机器人新型电驱动技术：GaN技术引爆“动力革命”，单台用量将破千颗

电子发烧友网综合报道，随着人形 机器人从“能动”向“灵巧”跨越，其设计面临着极高的空间约束与性能要求。面对高功率密度、高频响应及微型化的需求。谐波磁场 电机（Harmonic Field Motor）与 氮化镓（GaN）驱动技术成为当前行业前沿的两大核心技术，正在重塑机器人的硬件架构。

上文介绍了谐波磁场电机在人形机器人领域的技术优势，以及企业进展。本期内容将介绍氮化镓（GaN）驱动技术在人形机器人领域的落地情况。

GaN（氮化镓）驱动技术：高频高效的电力电子革命

氮化镓（GaN）是第三代 半导体材料的代表。众所周知，相比传统的硅（Si）材料，GaN拥有更宽的禁带宽度、更高的电子迁移率和更强的击穿电场强度。这些物理特性使得基于氮化镓的功率器件能够在更高电压、更高频率和更高温度条件下稳定工作，同时保持更低的能量损耗。

具体来看，GaN驱动技术具备以下特点：

一是超高开关频率： GaN器件的开关速度可比硅基 MOSFET快10倍甚至100倍。相比传统硅基器件通常在20kHz-100kHz的开关频率，GaN可轻松实现100kHz以上的高频运行，部分先进方案（如中科阿尔法）甚至可达MHz级别，例如中科阿尔法发布了一款基于氮化镓（GaN）驱动的机器人关节模组（型号：ZK-RI0--PRO--B），开关频率2MHz，同时支持10ns级快速开关特性，比传统硅基MOSFET方案提升40%，温升ΔT≤25K@满载。

二是极低寄生参数，GaN器件具有更小的栅极 电容（Cg）和输出电容（Coss），使得开关过程中的电荷充放电时间大幅缩短，这也是其开关速度高的原因之一。

三是低导通电阻、高温耐受： GaN材料的单位面积导通电阻（RDS(on)）更低，在相同 电流下产生的热量更少。氮矽科技的数据指出，GaN的导通电阻能够比同规格的硅MOSFET低50%以上。可承受150℃以上的温度。

四是小型化与轻量化：高频特性使得外围的磁性元件（电感、变压器）和散热器体积大幅缩小。

参考 德州仪器提供的用于人形机器人手臂关节的 TIDA-01629（基于MOSFET）与TIDA-010936（基于GaN）两款参考设计。如下图所示，在实现同等功率等级的前提下，得益于氮化镓器件更低的比导通电阻以及 栅极驱动器的集成化设计，其功率级占板面积实现了大幅缩减：传统MOSFET方案：占用面积约为720mm²。氮化镓方案：占用面积仅为320mm²。

这意味着整个功率器件的芯片面积减少了50%以上，极大地提升了功率密度。

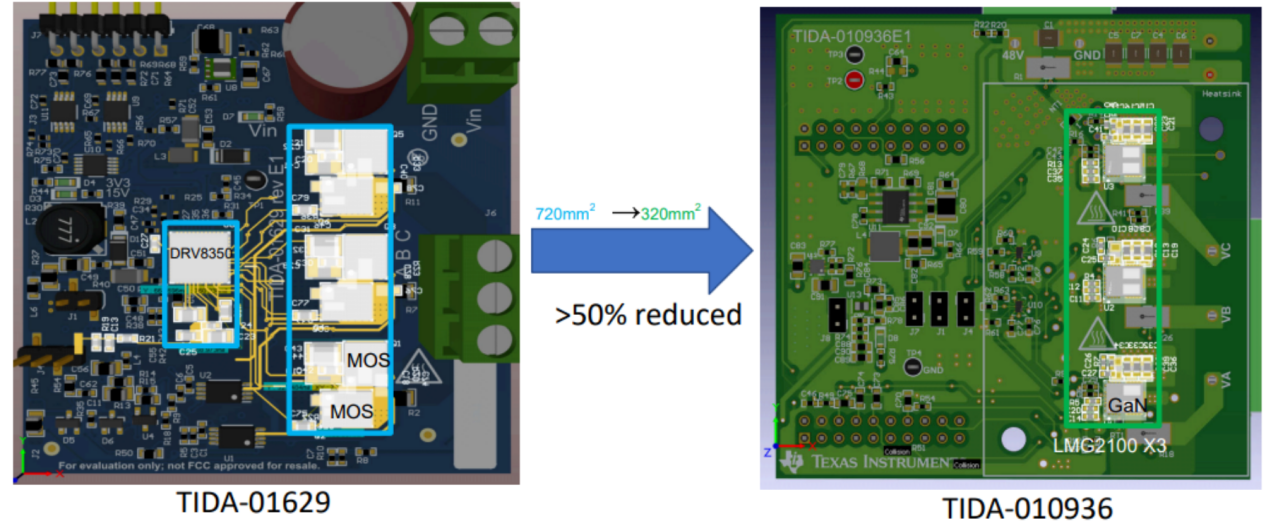

用于 GaN 功率级参考设计板尺寸对比（图源：德州仪器）

作为“移动智能体”，人形机器人面临空间、能耗、性能三者之间的物理矛盾，传统硅基（Si）器件在用于高度集成、动态响应要求极高的场景时，逐渐触及物理极限。恰好此时，GaN技术已经逐渐成熟，并且在 汽车电子等多个应用领域进入快速导入阶段。技术的成熟与市场的需求，成为GaN技术落地人形机器人领域的机遇之一。

在人形机器人领域，GaN驱动技术主要指利用GaN功率器件（如GaN HEMT）替代传统的硅基MOSFET，构建电机驱动 逆变器和 电源管理系统。其核心在于利用GaN的高频开关特性，解决传统硅基器件在功率密度和效率上的物理瓶颈。

在灵巧手中，相比传统MOSFET，GaN驱动技术让伺服 驱动器小型化。它使得驱动器可以直接集成在电机内部（一体化关节），甚至直接集成在灵巧手的掌骨电路板上。高频开关不仅提升了能效，更重要的是它能让电流环的响应速度提升一个数量级，实现对电机扭矩的微秒级精准控制，消除手指抖动，实现细腻的力控抓取。

在人形机器人的 电机控制中，GaN驱动技术主要作用于逆变器环节，将直流电转换为三相交流电驱动电机。相较于传统硅基 MOSFET，GaN HEMT 凭借其在高频、高效、高功率密度方面的物理特性，成为人形机器人电机驱动的理想选择，其核心作用包括：

一是GaN 的高开关频率显著提升了转矩控制的带宽，大幅降低转矩脉动，使机器人的动作更加平滑、精准。德州仪器表示，氮化镓期间可以在高PWM频率下以低损耗实现更 高精度的电机控制。

二是高功率密度：优异的器件品质因数（FoM）支持驱动器的小型化设计，解决了机器人关节空间受限的痛点，为电池和 传感器腾出空间，推动驱动器向“驱控一体”甚至“关节模组一体化”发展。例如，英诺赛科的100V氮化镓芯片方案应用于人形机器人关节驱动时，能够让 电源模块体积减小30%。

三是续航与散热的优化：开关速度提升 10 倍以上，有效降低了电机绕组的铜损与铁芯的铁损，显著提升系统整体效率。在相同负载下，GaN 方案发热量更低， 电源转换效率提升至98.5%以上，直接延长了机器人的电池续航时间。

GaN推动关节模组机电一体化，单台机器人用量将破1000颗

市场调研机构 IDC预测，2025年全球人形机器人出货量近1.8万台，同比增长约508%。另有数据显示，2025年全球人形机器人全年订单数量超过50笔，订单总金额超过45亿元，头部企业订单总额纷纷迈入“亿元俱乐部”。

与此同时，中国具身智能企业（即人形机器人及 AI实体化企业）出现“IP化”与“年轻化”的特点。中国机器人峰会主席、原科技部高技术研究发展 中心研究员刘进长在全球机器人开发选品选型服务中心重磅启用活动上分享了一组数据：

目前，国内估值超过100亿元人民币的头部具身智能企业约有12家，它们主要分布在北京、上海、杭州和深圳。排名前三的企业分别是：银河通用：估值超200亿元，居榜首。智元机器人：估值超150亿元，位列第二。宇树科技：估值超120亿元，排名第三。此外还有灵心巧手、星动纪元、逐际动力、帕西尼感知科技等。



图：电子发烧友网摄

随着人形机器人产业从实验室研发阶段迈向规模化量产的临界点，作为核心部件的GaN电机驱动市场正蓄势待发，有望迎来爆发式增长。据行业预测，未来五年内，该细分市场的复合年增长率或将突破700%。

对此，英诺赛科董事长骆薇薇也曾给出乐观预期：“到2030年，全球氮化镓功率半导体的市场规模将达到500亿元。”

随着GaN驱动技术的成熟，机器人的伺服驱动器与关节模组也在持续演进。

传统的机器人架构普遍采用“中央 控制器+分立驱动器”的模式。在这种体系下，庞大的控制柜通过复杂的线束与各个关节相连，不仅导致整机线束繁杂、重量增加，而且长距离的 信号传输极易受到电磁干扰，限制了机器人动态响应的精度与速度。

GaN技术的应用，让机器人迈向“分布式智能关节”的全新架构。得益于GaN器件高频、高效及耐 高压的特性，伺服驱动器实现了从分立元件向高度集成化的跨越。

例如EPC公司推出的用于人形机器人关节基于 GaN 的电机驱动参考设计EPC91118方案，它成功将 电源、驱动、控制及传感功能浓缩于硬币大小的模块之中，极大地缩减了硬件体积。这种体积上的突破，官方表示，这是首个集成GaN IC技术到人形机器人电机关节的商用参考设计。该产品的发布也推动了关节模组“机电一体化”的实现。

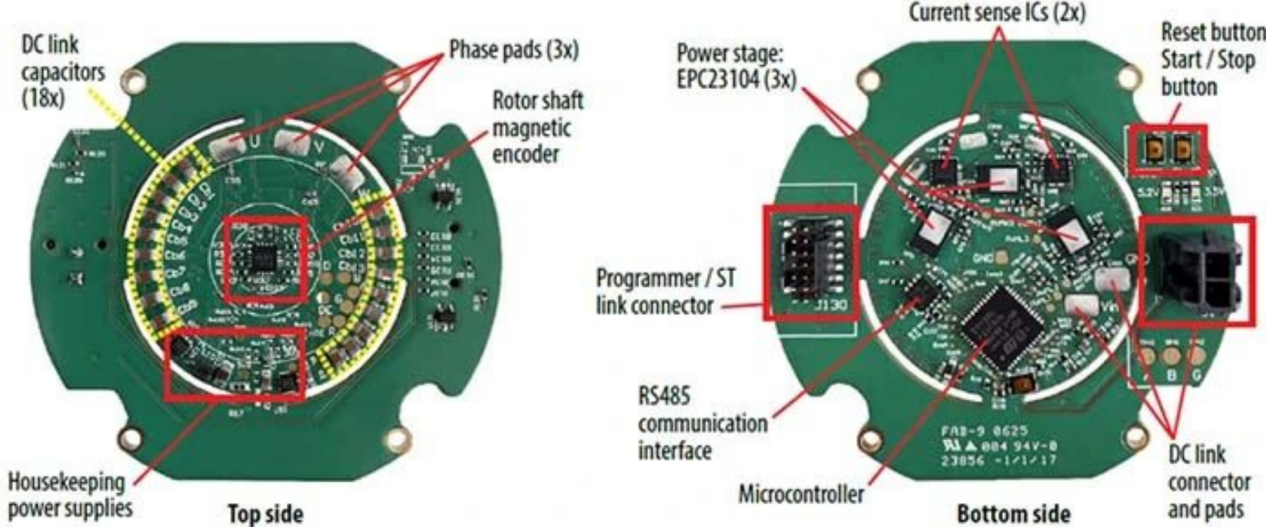

EPC91118的顶视图和底视图（图源EPC公司）

又如中科阿尔法的智能关节模组，将氮化镓驱动器直接嵌入电机内部，采用了阵列GaN HEMT器件，集成AM数字驱动、GaN阵列、 ADC 17bit磁编码多源传感器，这种设计不仅形成了即插即用的标准化智能单元，大幅降低了整机厂商的装配难度与线束成本，更让机器人拥有了更轻盈的躯体和更敏捷的反应能力，为高动态运动奠定了坚实的硬件基础。



氮化镓驱动器机器人关节模组（图源中科阿尔法）

目前，从 特斯拉Optimus，到国内的智元机器人、宇树科技、乐聚机器人等机器人产品均逐渐采用GaN驱动方案。

特斯拉Optimus机器人采用氮化镓伺服驱动器，提升了运动能力、步姿流畅度，以及灵巧手操作精度。

上海智元机器人率先在数百台量产机型中规模化应用英诺赛科GaN器件。该方案通过在脖子、手肘等关键部位的3个关节电机（每电机集成3颗芯片）中部署GaN技术，成功突破了传统硅基器件在功率密度与控制精度上的瓶颈，实现了机器人核心驱动性能的显著提升。

宇树科技已在其H1等多款人形机器人产品上完成了GaN驱动方案的测试与规模化搭载。该方案通过在脖颈、手肘等关键关节的应用，显著提升了机器人的运控响应速度、控制精度与散热效率，从而有力支撑了其完成高动态、高精度的复杂动作。与此同时，宇树科技正在推进的IPO进程，也被视为将加速GaN技术在整个行业关节驱动领域的规模化渗透。

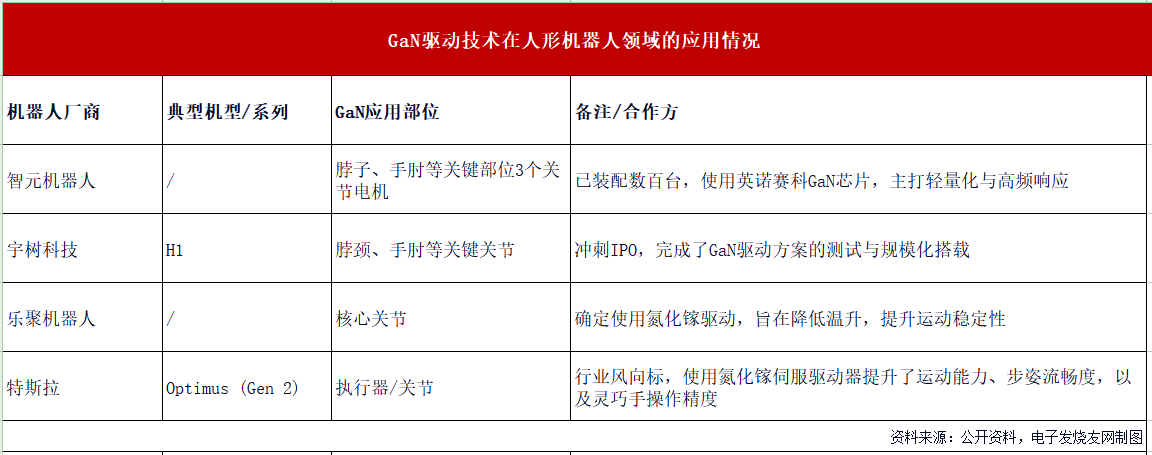

图：GaN驱动技术在人形机器人领域的应用情况（电子发烧友网制图）

人形机器人对氮化镓器件的需求正随着技术迭代而迅速攀升。

在用量结构上，如果不计入灵巧手的手内关节，一台轮式人形机器人通常拥有接近20个关节，而一台双腿式的人形机器人拥有更多关节，一般在24~32个。其GaN器件用量约为300颗，具体分布为：小关节（如手指、手腕）需3–6颗，中关节（如肘、肩）需6–12颗，大关节（如髋、膝）则高达12–24颗。

以宇树H1为例，其基础版用量约300颗，而搭载灵巧手的高端机型用量可飙升至500–1000颗。展望未来，随着自由度与功率密度的进一步提升，以及应用范围从关节驱动扩展至 GPU电源和BMS等领域，单台机器人的GaN用量有望突破1000颗。

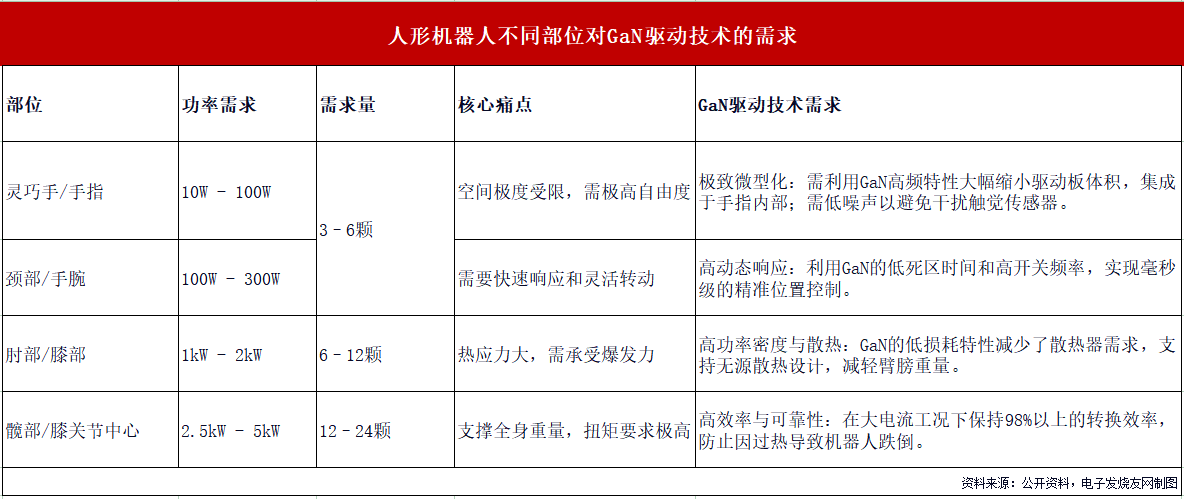

图：人形机器人不同部位对GaN驱动技术的需求（电子发烧友网制图）

在价值量方面，当前国产GaN芯片单价约2–3元，单台机器人GaN总价值约7000–8000元，占整机BOM的8%–15%。若参考国际大厂如德州仪器的高性能产品LMG系列4.4-7美元的单价，单台价值量甚至可能超过1万元。

不过，业内人士预测，随着8英寸硅基GaN产线的量产，预计到2026年底，国产芯片单价有望下探至1元以内，届时GaN方案的整体成本将逐步接近传统硅基方案，从而加速其在人形机器人领域的规模化渗透。

GaN驱动技术方案的解决方案

目前，GaN技术在机器人领域的应用正从点状突破走向系统化集成，主要集中在两大决定性环节：关节伺服驱动与核心电源系统。以下是国内外主流企业推出的技术方案：

TI

TI推出了氮化镓（GaN）器件解决方案，集成了栅极驱动器，实现了机器人在尺寸与效率上的双重优化。除了芯片，TI还提供能够提升开发人员设计效率的参考设计。例如，针对人形机器人 电机驱动器设计，该公司提供适用于集成电机驱动器的 48V/16A 小型三相 GaN 逆变器参考设计 TIDA-010936。

TIDA-010936 采用三个具有集成式 GaN FET、驱动器和自举 二极管的 100V、35A GaN 半桥 LMG2100R044 的高功率密度 12V 至 60V 三相功率级，专门用于电机集成式伺服驱动器和机器人应用。在 40kHz PWM 频率下，系统峰值效率可达 99.3%。这种高集成度设计显著减小了器件占位面积，实现了机器人在尺寸与效率上的双重优化，简化了 PCB 布局，有助于打造更紧凑的关节模组。

ADI

ADI推出了100V半桥栅极驱动器LT8418，其核心价值在于为GaN FET提供强健可靠的控制，并支持高频开关与高系统效率。

LT8418支持快速开关频率，这直接带来一个关键优势：可使用更小的无源器件。在机器人关节驱动中，这意味着可以大幅减小电感、电容等元件的体积和重量，从而实现更高功率密度的驱动模块，满足人形机器人对紧凑、轻量化关节的严苛要求。

该芯片支持高边（TG）与低边（BG）的独立控制，并配备分路栅极驱动器，可对栅极的压摆率（slew ra te）进行精细调节。通过支持高频开关和精准控制，LT8418有助于提升整个功率级的系统效率。高效率意味着更低的功耗和发热，这在空间受限、散热条件有限的机器人关节内部尤为重要，有助于减少对散热器的依赖，进一步优化系统体积和重量。

EPC

EPS推出了业界首款基于GaN IC技术的人形机器人电机驱动参考设计EPC91118。采用单片集成技术将栅极驱动器、电平移位电路与 GaN FET 集成在同一颗芯片内。相比传统分立的硅 MOSFET 方案，消除了寄生参数（如 PCB 走线电感），实现了更紧凑的布局。整个驱动板直径仅为 32mm，可直接集成到机器人的膝盖、手腕、脚踝等狭小关节内部

支持 100 kHz PWM 频率，死区时间仅 50 ns。低导通电阻：典型值仅为 8.7 mΩ。在如此小的空间内，EPC91118 仍集成了完整的运动控制功能：传感：集成转子轴磁性 编码器（1024脉冲分辨率，支持 SPI）和两相 电流检测（带过流保护）。控制：内置 STM32G431 微控制器。 通信：配备 RS485 通信接口，兼容常见机器人总线。电源：集成了 5V 和 3.3V 电源轨。

ST：

ST推出了大功率栅极驱动器与功率级方案，例如STDriveG21x和GaNSPIN110X。GaN技术的应用，使得功率器件在保持高效率的同时，体积大幅缩小。配合STM32电机控制系统级解决方案，ST帮助机器人腿部实现了高功率密度的动力输出，使其能够从容应对奔跑、跳跃等高动态动作带来的冲击负载。

英飞凌：

英飞凌科技与其特许经销商贝能国际联合推出了400W机器人关节电机驱动方案，该方案基于英飞凌 PSOC™ Control C3 MCU微控制器和高效GaN功率器件，涵盖主控、功率、传感与架构。

根据介绍，该方案采用全GaN三相逆变设计，PCB尺寸仅为60mmx60mm，400W @48V DC，100kHz高开关频率。该方案可用于 工业机器人关节驱动等应用场景。

英诺赛科：

英诺赛科发布的低压 GaN 电机驱动方案核心产品为 INNDMD48V25A1（分立方案） 和 INNDMD48V22A1（集成方案）。这两款方案专为机器人关节驱动、 无人机等低压大电流场景设计，主打高频高效、低温升、小体积，旨在通过氮化镓技术打破传统硅基（Si）器件的性能瓶颈。

其中INNDMD48V22A1 采用 3颗 ISG3204LA 半桥合封 GaN 芯片（内置驱动），在同等条件下，总损耗为 12.3W，相比对标 Si 方案（16.3W）降低 24.5%。

英诺赛科的数据指出，GaN器件开关速度快，死区时间可缩短至100ns。当开关频率从20kHz提升至40kHz：INS2003FQ+INN100EA035A分立器件方案中的GaN系统损耗仅增加0.7W，而Si方案增加了4.1W，GaN损耗增量降低83%；频率提升带来的温升仅10℃，为系统继续提升频率、缩小电感与电容体积预留了空间。

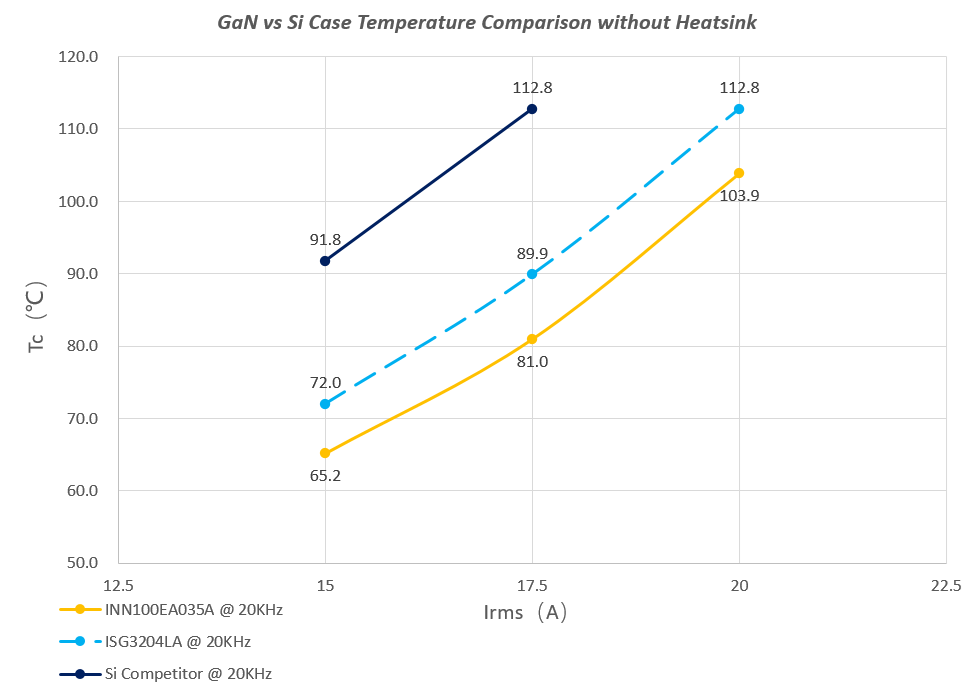

GaN vs Si温升对比（图源：英诺赛科）

在 18A 以下相电流时，合封 GaN 方案即可无需散热器运行。这极大地减小了机器人关节模组的体积和重量，解决了关节内部空间受限的痛点。更高的功率密度让机器人关节在有限的空间内输出更大的扭矩。高频开关能力（支持 40kHz+）配合低损耗，使得机器人运动控制更加精准、响应更迅速。

兆易创新：

兆易创新推出了基于 GD32H75E MCU与GD30IN240相电流检测芯片的机器人关节电机方案，并采用GaN MOSFET实现高效驱动。

该方案兼容标准CIA402协议，可通过TwinCat®实现实时控制，覆盖PP（位置模式）、PV（速度模式）等伺服关节常用模式；GaN驱动死区时间小于100ns，开关频率达100kHz，相比传统Si方案发热更低，尤其适用于人形机器人关节等对散热和空间有严苛要求的封闭式紧凑环境；采用国产高速高精度TMR磁性编码器，支持在轴/离轴摆放，在轴精度±0.025°，离轴精度±0.05°，并带自校准功能，无需人工反复调试。

该解决方案系统性地攻克了机器人关节在运动精度、热管理和空间集成等方面的关键技术难题，为人形机器人的腰部、手臂及腿部等核心关节提供了高可靠性、高性能的驱动选择。

汉骅半导体

近期，汉骅半导体发布12英寸硅基氮化镓功率外延，公司从材料端提升GaN器件的高压耐受能力和可靠性，支撑机器人向更高电压平台发展。官方介绍，此次推出的产品具备优异电性能与高效率，可降低系统损耗、提高能量转换效率，满足高频、高功率密度电源与驱动应用需求。还具备高可靠性与良好一致性，并且能与现有硅工艺兼容，加快产业化进程。

目前，公司正与下游头部功率器件厂商展开合作，共同推进以第三代半导体为基础的功率器件技术平台。

中科无线半导体

中科无线半导体（CTUNITE）在近期发布了 CT-21X 系列 GaN 磁编码芯片，是首颗专为人形机器人伺服关节设计的氮化镓磁编码芯片。

它采用 AlScN GaN 2DEG + ADC ASIC 的集成架构，核心在于利用氮化镓材料的物理优势，解决了传统传感器在高温、高动态、小体积场景下的性能瓶颈。

为了适应人形机器人的紧凑关节结构，该产品采用单芯片方案，体积较传统方案缩减 40%–50%。尺寸仅为 5 mm x 5 mm x 0.9 mm (DFN16封装)，适配中空、超薄、微型关节，无需复杂散热结构。

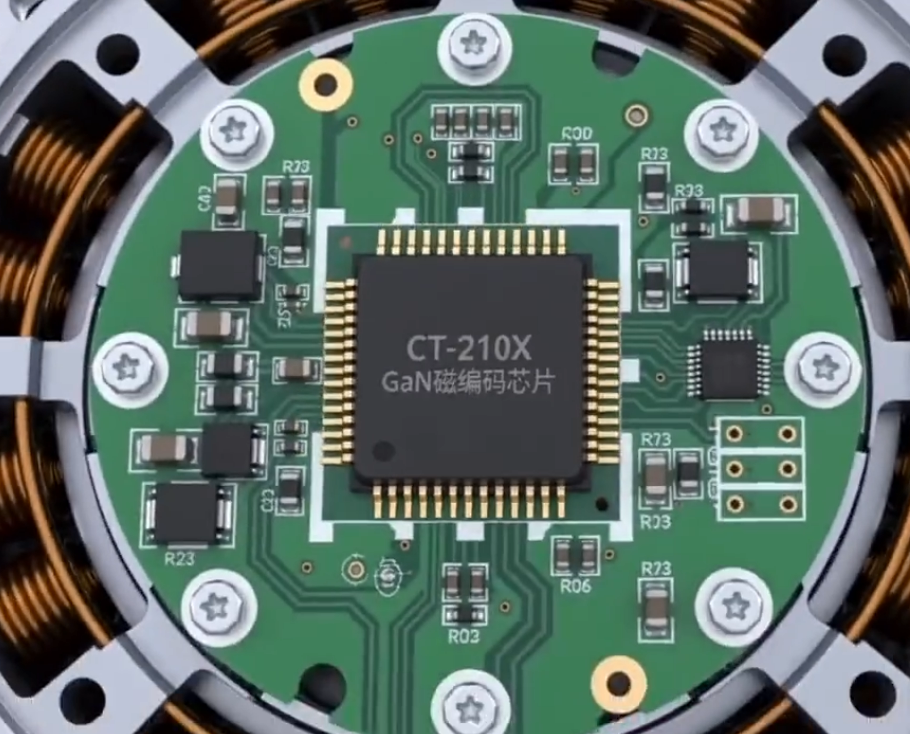

CT-21X 系列 GaN 磁编码芯片

与传统TMR磁编码传感器相比， CT-21X系列 GaN 磁编码芯片解决了传统传感器无法在电机内部高温环境（>180℃）下长期稳定工作的痛点，具体而言，在耐温性上，它能在 250℃ 的极端高温下保持稳定，即便在 180℃ 的电机内部环境中性能也无衰减。

在动态响应方面，它将检测带宽从传统 TMR 的 1MHz 以内提升至 1–5MHz，响应延时更是从 >10μs 骤降至 <2μs，这意味着机器人能更敏锐地捕捉高速运动中的每一个微小姿态变化。

同时，在精度与稳定性上，CT-21X 也表现卓越，其分辨率高达 21bit（远超 TMR 的 14-16bit），磁场灵敏度达到 40nT，且温漂系数低至 0.01–0.03°/℃，在高温下依然能保持近零待机功耗，避免了传统传感器功耗飙升的问题。

中科阿尔法：

中科阿尔法发布了基于GaN驱动的机器人关节模组ZK-RI 0–PRO–B，内置自研AI ASIC动力系统芯片阵列，集成了 GaN HEMT 器件、AM 数字驱动、ADC 17bit 磁编码传感器等。采用 GaN 阵列（共源共栅拓扑），实现了 2MHz 以上的开关频率。能量转换效率高达 99.2%，较传统 Si 基 MOS 管方案提升显著。具备 10ns 级快速开关特性，较传统方案提升 40%。

中科阿尔法进行了物理运动控制模型与 算法创新，例如CPWM 算法采用相位偏移调制及混沌脉宽技术，将等效开关频率提升至基频的 4 倍。自适应死区补偿：有效消除 GaN 谐波畸变，提升控制精度。

通过 ASIC 定制化设计，实现了伺服驱动、电机、减速器、编码器的高度集成。电源、通信、调试 接口一体化，有效减轻模组重量（仅 30 5g），降低运维成本。

具备 250Hz 高频神经反射能力，配合 5ms 全链路时延，使机器人能像生物一样快速响应环境变化（如摔倒保护、快速避障）。满载温升仅 25K，支持长时间持续工作，无需额外复杂的散热设计，适合高密度部署的机器人关节。

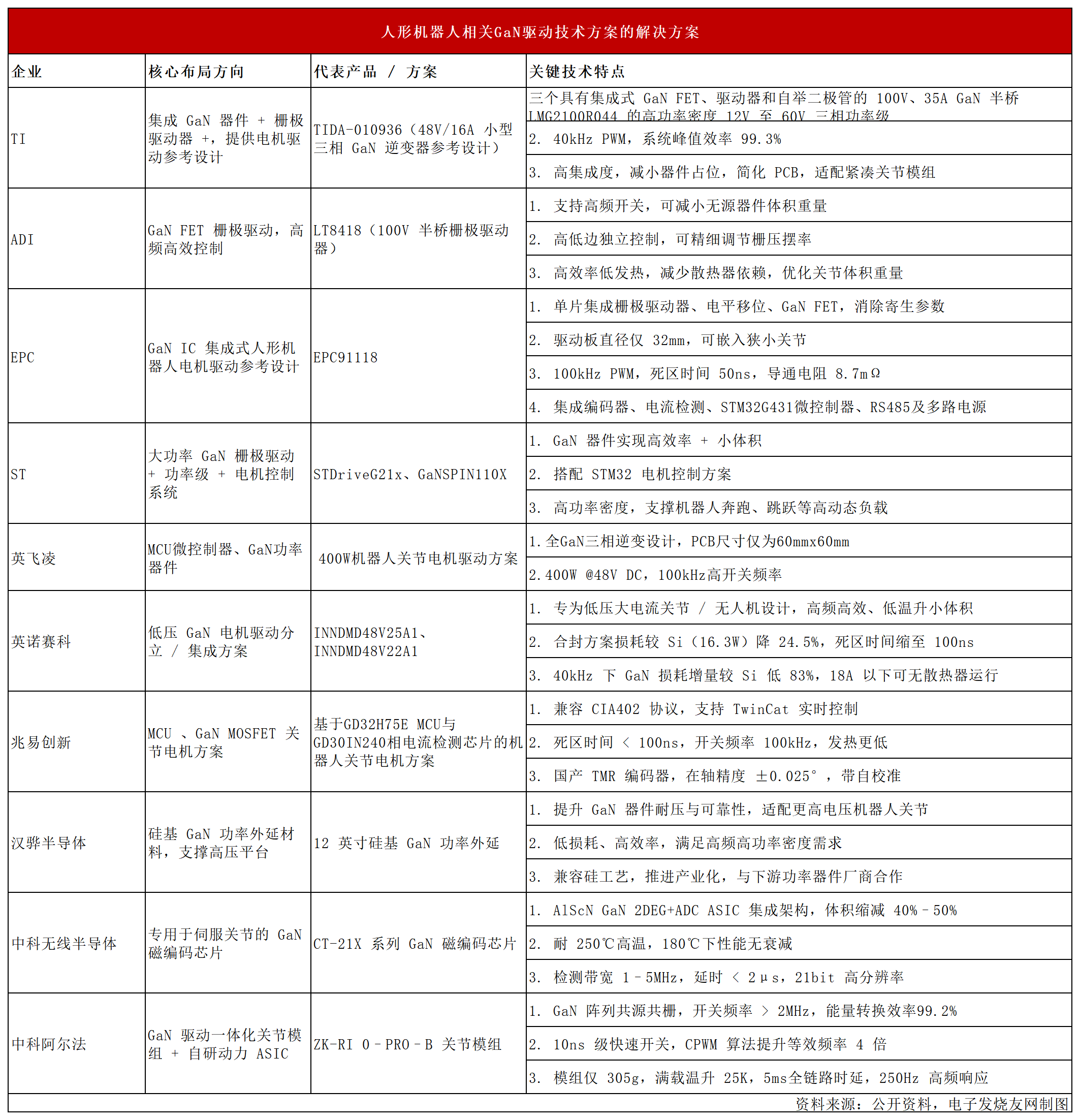

图：人形机器人相关GaN驱动技术方案的解决方案（电子发烧友网制图）

不过，GaN技术在机器人关节驱动领域落地还存在一定的难点，核心难点已从单纯的材料性能转向封装工艺与热管理的系统性工程，具体取决于器件尺寸、散热能力及量产稳定性三大硬指标，尤其在关节内嵌式驱动趋势下，封装与热管理和器件损耗同等关键。此外，高转矩关节需并联 GaN 器件，并联后的热均衡、布线对称与一致性难以保障。

因此，GaN 的封装形式、热管理设计与工程化可靠性也是落地瓶颈，直接决定能否实现关节内嵌、被动散热与长期稳定运行。而这些都需要业内厂商逐一突破。
