​PPTC热敏电阻在变压器次级短路保护中的自恢复特性与应用

在开关电源和线性电源系统中，变压器次级输出端的短路保护始终是工程师必须正视的工程问题。无论是负载故障还是内部电路损坏，次级短路都会导致次级绕组电流激增，并通过磁耦合传导至初级绕组，使初级侧电流大幅上升，线圈温度迅速升高，最终可能导致绝缘层损坏甚至变压器烧毁。东莞市平尚电子科技有限公司深耕电子保护元器件领域多年，在各类变压器短路保护应用中积累了丰富的选型与布局经验，为国内电源厂商提供切实可行的次级短路保护方案。

自恢复特性：替代一次性保险丝的工程价值

PPTC全称高分子正温度系数热敏电阻，由高分子聚合物（通常为聚乙烯）与碳黑导电颗粒复合而成。其工作原理基于材料热膨胀特性：正常工作时电阻极低（毫欧级），功耗可忽略不计；当过电流发生时，I²R产生的热量使聚合物基体膨胀，碳黑颗粒间距增大，导电网络被破坏，电阻急剧升高至数百欧乃至兆欧级，将电流限制至毫安级，从而保护后端电路。当故障排除后，聚合物冷却收缩，导电颗粒重新接触，电阻恢复至低阻态，电路重新导通。上述过程可循环多次，通常可承受数千次过流事件。

在变压器次级保护中，这一自恢复特性具有显著优势。传统的热保险丝属于一次性元件，一旦熔断，变压器便无法运行。由于热保险丝往往嵌入变压器内部，熔断后不得不更换整个变压器甚至整块电路板。而PPTC在故障后能够自动恢复，无需人工更换，这直接降低了设备生产商的保修、维护和维修成本。尤其是在现场维修不便的设备中——如户外通信设备、工业自动化控制器——PPTC的自恢复能力意味着故障排除后设备可自动恢复正常运行，无需派人到场更换保险丝，运维成本大幅降低。

动作时间：短路保护的响应速度

PPTC的动作时间是指从低阻态切换到高阻态所需的时间，通常在几毫秒到几十毫秒之间，具体取决于过电流幅值的大小。需要说明的是，PPTC的响应速度整体偏慢，一般从几十毫秒到数秒不等，受流过电流大小影响明显。这意味着PPTC更适合用于对瞬态短路有适度耐受能力的常规负载保护，而非要求微秒级保护的敏感精密电路。

以某60W工业控制电源为例，其变压器次级输出12V/5A，后端负载为电机驱动电路。工程师在次级输出端串联PPTC器件进行短路保护。在模拟输出端直接短路的测试中，短路电流瞬间上升至约35A，PPTC在约150毫秒内完成阻值跃变，将电流限制在0.5A以下。实测结果显示，在PPTC动作前约150毫秒的窗口期内，次级绕组温度上升约18℃，远低于聚酯绝缘层130℃的耐受上限，变压器安全无恙。故障排除并断电冷却约30秒后，PPTC恢复低阻态，电源重新输出正常电流。这表明PPTC的动作速度虽然不足以“零延时”阻断电流，但对于常规电子负载而言已足够在变压器温升达到危险阈值之前完成保护动作。

关键参数：保持电流与耐压的选型要点

在次级短路保护应用中，PPTC的选型必须围绕以下核心参数展开。

保持电流是PPTC在25℃环境下长期稳定工作的最大电流。选型时需确保保持电流高于电路正常工作电流，通常留出1.1至1.5倍的安全系数，避免PPTC在正常负载下误动作。以次级输出12V/3A的变压器为例，保持电流应选用不低于4.5A的规格。

环境温度对PPTC的保持电流影响显著。PPTC对温度非常敏感，保持电流随环境温度升高而下降，选型时必须查阅产品规格书中的温度降额曲线。在60℃高温机箱内，PPTC的实际保持电流可能降至标称值的70%-80%。平尚科技的建议是：对于长期工作于高温环境的变压器，优先选用耐高温型号的PPTC（如工作温度可达125℃的增强型产品），并将保持电流按降额后仍大于工作电流的原则选型。

最大电压是PPTC在跳脱状态下能够承受的电压值。在变压器次级短路保护中，一个容易被忽视的风险是：当PPTC动作后，次级侧断开，但变压器初级侧仍通电，次级绕组两端可能出现反电动势电压叠加输出电容残余电压，导致PPTC两端的电压高于其额定耐压。平尚科技在一款24V/10A工业电源的整改中遇到过这类问题：次级侧串联的PPTC额定耐压为30V，但在次级短路保护动作瞬间，因变压器漏感释放能量，实测PPTC两端出现了约38V的电压尖峰，导致器件反复烧毁。解决方案是将PPTC更换为耐压60V的型号，问题即告解决。这一案例也提示工程师在选型时应充分考虑变压器漏感产生的电压尖峰，并将PPTC的耐压按电路工作电压的1.5至2倍选取。

最大电流是指PPTC在额定电压下能够承受的最大故障电流，选型时应确保其大于电路中可能出现的最大短路电流。

位置选择：串联于次级输出回路

在变压器次级短路保护中，PPTC的正确位置是串联在次级输出回路中，通常置于整流滤波电路之后、负载电路之前。这一位置能够确保当负载侧发生短路时，PPTC第一时间感应到过电流并动作。同时，PPTC也具备过温感应能力——当变压器因过载或散热不良导致温度异常升高时，即使电流未达到触发阈值，PPTC内部的温度升高同样可使其动作，实现过热保护与过流保护的双重功能。

在布局方面，PPTC与发热元件（如变压器磁芯、功率整流管）之间应保持足够间距（建议≥5mm），避免外部热源导致PPTC误动作。此外，PPTC本身在动作状态下会产生功耗，在故障状态下，PPTC的典型功耗在几百毫瓦至数瓦之间，设计中需评估其热量是否对周边元件产生影响。

与熔断保险丝的工程对比

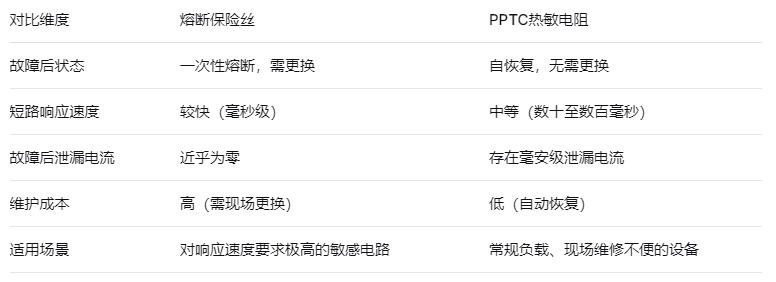

熔断保险丝与PPTC热敏电阻对比

PPTC虽然不能完全替代快速熔断保险丝，但在响应速度要求不是极致的常规电源设备中，其自恢复特性带来的运维成本优势是传统保险丝无法比拟的。

变压器次级短路保护的工程核心，不在于器件本身的响应速度有多快，而在于保护方案能否在“及时切断电流”与“降低运维负担”之间找到最优平衡。PPTC热敏电阻以自恢复特性替代一次性保险丝，让每一台设备在经历过流故障后无需开盖更换元件即可自动恢复运行，从而降低了设备的全寿命周期维护成本。平尚科技基于对PPTC动作机制与选型参数的深入理解，为国内电源厂商提供从电流匹配到布局优化的完整技术支持——让每一颗PPTC热敏电阻在变压器次级回路中，既做守护安全的“哨兵”，也做无需更换的“长工”。
