实战指南：实现S7-200 PLC通过PPI-以太网通讯模块与西门子触摸屏的通讯配置

一、行业背景与痛点分析

在现代制造业中，自动化控制系统的高效通信与数据交互是保障生产连续性、提升管理效率的核心环节。然而，部分仍在服役的传统PLC设备因技术迭代限制，存在显著的通信瓶颈——以西门子S7-200系列PLC为例，其作为早期主流小型PLC，广泛应用于机床、流水线、包装设备等场景，但硬件设计中未集成以太网接口，仅支持PPI（点对点接口）等串行通信方式。

某汽车零部件制造厂便面临这一典型问题。该工厂的发动机缸体加工线采用西门子S7-226 CN PLC作为控制核心，负责统筹20余台伺服电机、传感器及执行器的协同工作。随着智能制造升级需求，工厂计划引入人机交互界面实现生产参数实时监控、故障报警及工艺调整，但传统方案存在三大痛点：

1.通信方式受限：S7-226CN仅通过RS485接口支持PPI协议，若直接连接触摸屏需采用串行总线布线，传输速率仅为187.5kbps，无法满足大量实时数据（如主轴转速、进给量、温度等）的高频交互需求。

2.布线复杂度高：生产线长约50米，若采用串行通信需单独布设屏蔽线缆，且需考虑接地与抗干扰设计，不仅增加材料成本，还会因线路故障导致停机风险上升。

3.扩展性不足：未来计划接入MES系统实现生产数据上传，但PPI协议不支持以太网层级的网络互联，难以融入工厂局域网架构。

针对上述问题，技术团队经过调研，最终选择通过远创智控PPI-ETH-YC01以太网通讯模块实现PLC与触摸屏的以太网通信，突破传统硬件限制。

二、解决方案与设备选型

1.核心设备清单

·主控设备：西门子S7-200 PLC，负责生产线逻辑控制与数据采集。

·以太网转换模块：远创智控PPI-ETH-YC01以太网通讯处理器，支持PPI协议与以太网协议的双向转换，实现PLC的网络扩展。

·人机界面：西门子Smart700IEV3触摸屏（6AV6648-0CC11-3AX0），7英寸高清显示，支持以太网通信与画面组态。

·辅助设备：超五类网线、DC24V电源模块（输出电流2A）、DIN导轨（35mm标准）、端子排等。

2.方案原理

远创智控PPI-ETH-YC01以太网通讯处理器作为通信中介，通过九针串口（兼容PPI协议）直接连接S7-226CN的RS485接口，同时通过自身以太网口接入局域网，与Smart700IEV3触摸屏建立TCP/IP通信。模块内置协议转换引擎，可将PLC的PPI帧数据转换为以太网数据包，反之亦然，实现两种协议的无缝对接。

三、实施过程与配置细节

1.硬件连接步骤

（1）模块安装：将PPI-ETH-YC01串口转以太网模块固定在PLC控制柜的DIN导轨上，与S7-226CN保持10cm以上距离，避免电磁干扰；模块供电采用DC24V电源，正负极分别接入模块的“+24V”与“GND”端子，确保电压稳定。

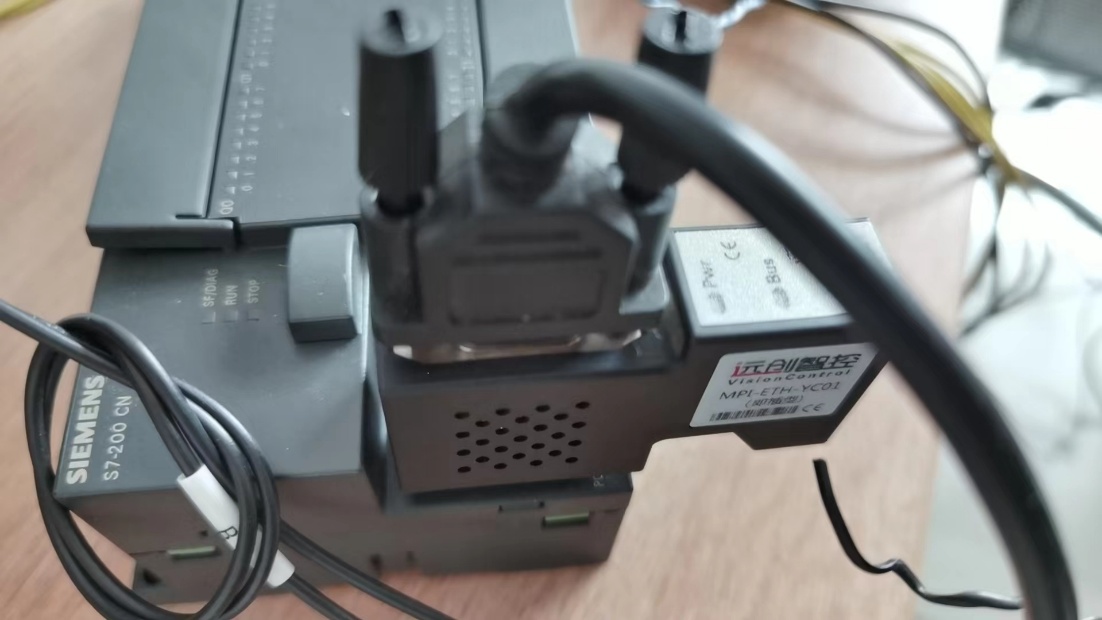

（2）串口连接：使用远创智控配套的九针串口线（型号YC-CAB-001），一端连接PPI-ETH-YC01以太网通讯模块的“PPI接口”（DB9母头），另一端连接S7-226CN的“PORT0”接口（DB9）。接线遵循PPI协议标准：3脚（RS485-A）接3脚，8脚（RS485-B）接8脚，5脚（GND）接5脚。

（3）以太网连接：用超五类网线连接PPI-ETH-YC01以太网通讯处理器的“ETH”网口与Smart700IEV3的“ETHERNET”网口，形成点对点以太网链路；若需后续接入工厂局域网，可将模块网口连接至交换机，再由交换机分线至触摸屏与上位机。

2.模块参数配置

（1）模块初始化：通过电脑连接PPI-ETH-YC01以太网模块的网口，将电脑IP设置为“192.168.1.XXX”（与模块默认IP“192.168.1.100”同网段）；打开浏览器输入模块IP，登录配置界面（默认用户名admin，密码123456）。

（2）PPI参数设置：在“串口配置”页面，选择波特率为“187500bps”（与S7-226CN的PORT0默认波特率一致），数据位“8”，停止位“1”，校验位“无”，协议类型选择“西门子PPI”。

（3）以太网参数设置：在“网络配置”页面，修改模块IP为“192.168.0.10”（与触摸屏同网段），子网掩码“255.255.255.0”，网关“192.168.0.1”（与工厂局域网网关一致）；设置完成后点击“保存重启”，模块自动生效新配置。

3.触摸屏组态配置

（1）软件环境：使用西门子WinCCflexibleSmartV3组态软件，新建项目并选择设备型号“Smart700IEV3”。

（2）连接配置：在“项目→连接”中添加“西门子S7-200”驱动，通信方式选择“以太网”，设置PLCIP为“192.168.0.10”（即PPI-ETH-YC01模块的IP，模块会自动转发至S7-226CN），端口号保持默认“102”。

（3）变量关联：在“变量管理”中创建与PLC对应的变量，例如将“DB1.DBW0”（主轴转速）关联至触摸屏的数值显示控件，将“M0.0”（启动信号）关联至按钮控件；通过“测试连接”功能验证变量通信状态，确保数据读写正常。

（4）画面设计：组态包含“主监控画面”（显示实时参数）、“报警画面”（记录故障代码与时间）、“参数设置画面”（可修改工艺参数）的界面，设置数据刷新周期为100ms，满足实时性需求。

四、总结与展望

本案例通过远创智控PPI-ETH-YC01以太网通讯处理器，成功解决了西门子S7-200系列PLC无以太网接口的痛点，实现了与西门子Smart700IEV3触摸屏的高速通信。方案不仅满足了生产监控的实时性需求，还为工厂后续的智能制造升级（如工业互联网接入、数据analytics应用）奠定了硬件基础。
