多场景差异化需求分析：直流充电桩、直流屏、光伏及储能系统对直流绝缘监测仪的技术要求

安科瑞戴婷 Acrel-Fanny

随着工业的发展，很多用电设备和工厂设备采用直流系统供电，直流系统的正级和负级不接地。对于不接地（IT）配电系统，应该进行绝缘电阻的监控以保证供电系统的安全运行。

AIM-D100系列直流绝缘监测仪专门为了直流绝缘监测设计，可以应用在10~1500V的直流系统中，用于在线监测直流不接地系统正负级对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

产品基于不平衡桥原理，避免了平衡桥在正负级同时存在接地故障时无法检测绝缘电阻的问题。

产品可以应用在发电厂家、变电站的直流屏、电动汽车充电装置、UPS供电系统、光伏直流系统、储能系统及其它直流电网等直流系统。

一、不同场景对直流绝缘监测仪的核心需求

1.直流充电桩

该示例介绍了一款双枪120kW直流充电桩的设计。系统通过智能切换单元管理充电模块，直流电表用于电流测量，并配备绝缘监测仪以检测绝缘电压和绝缘电阻。绝缘监测功能由控制器统一控制。

充电过程中，若仅使用充电枪A或B，控制器将指令对应的绝缘监测仪（IMD1或IMD2）启动绝缘检测；当两把充电枪同时使用时，控制器优先控制IMD1进行绝缘监测。通过控制器与绝缘监测仪之间的协同运作，系统有效提升了直流充电过程的安全性与运行可靠性。

2.发电厂、变电站等直流屏，UPS供电系统

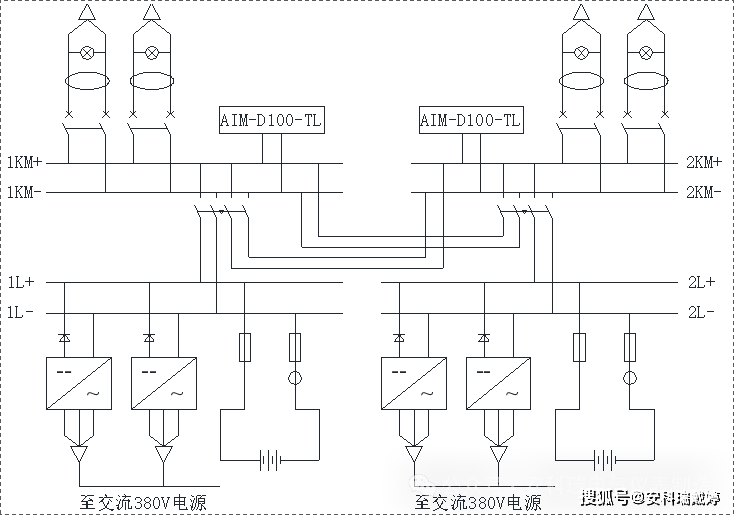

直流屏系统接入AC380V交流电源，正常状态下为电池模块充电。当交流电源中断时，系统自动切换至备用电池为直流母线供电。系统配备绝缘监测仪，可持续监测直流母线及各支路的绝缘状态。若出现绝缘下降或接地故障，监测仪将及时发出报警信号，便于运维人员定位并处理故障，确保系统稳定运行。

3.光伏系统

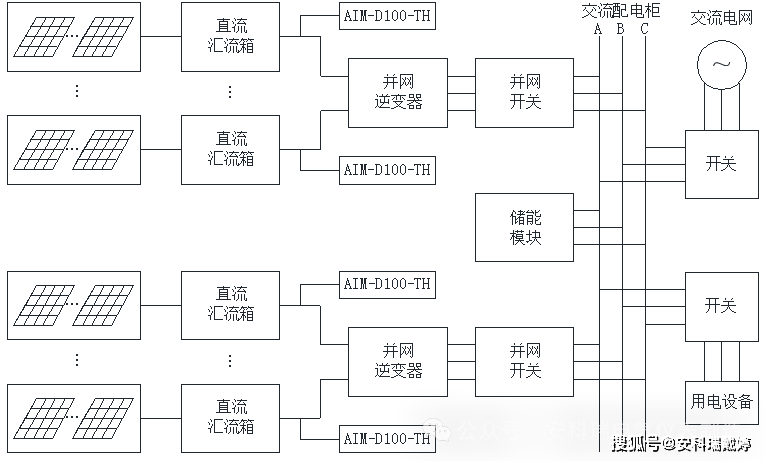

光伏发电系统通过光伏电池板阵列将光能转化为电能，典型配置包括汇流箱、并网逆变器、监测仪表和并网开关等关键设备。

在该系统中，光伏组件产生的电能经汇流箱汇集后，由逆变器转换为交流电并入电网。逆变器内置隔离变压器，各汇流箱前端为独立的不接地直流系统。为实时监测其绝缘状态，系统配置绝缘监测仪，用于检测直流母线及各支路对地绝缘情况。如发生绝缘下降或单级接地故障，监测仪将发出报警信号，提醒工作人员及时排查处理，有效预防故障扩大，避免引发短路事故，保障系统安全稳定运行。

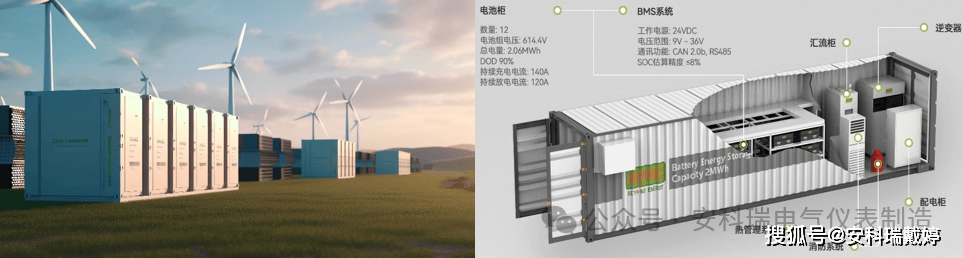

4.储能系统

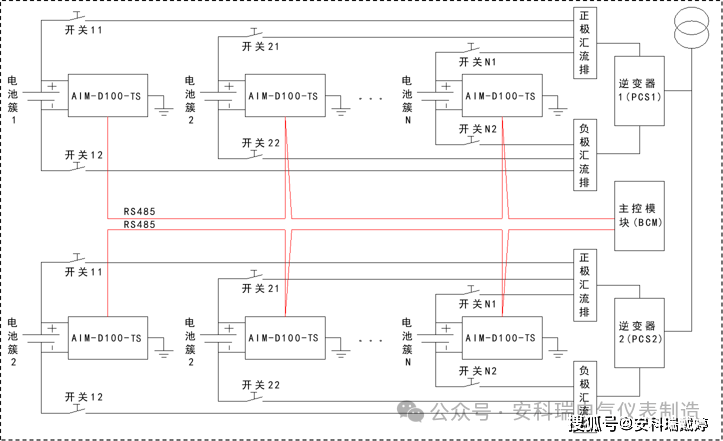

在该储能系统中，为避免多个绝缘监测仪同时工作造成冲突，系统通过专用的控制模块实施分时控制策略。该策略基于通信触发指令，确保在同一时刻仅有一台绝缘监测仪处于工作状态，从而实现绝缘检测任务的有序与可靠执行。

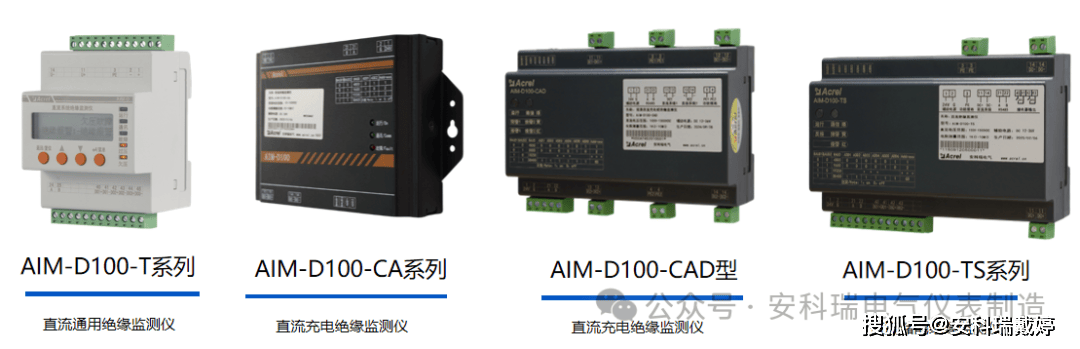

二、直流绝缘监测仪主要产品系列

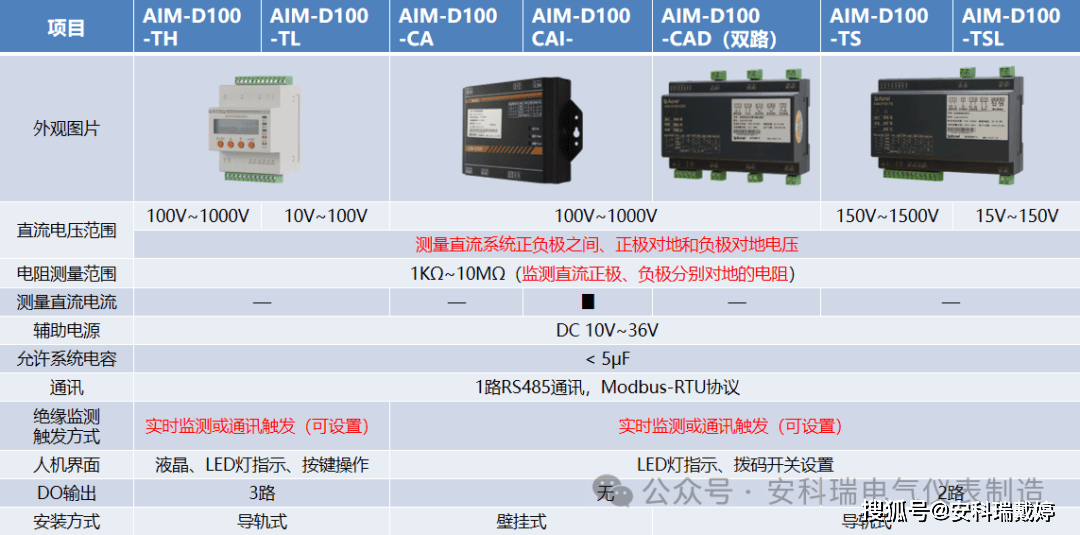

产品功能及选型

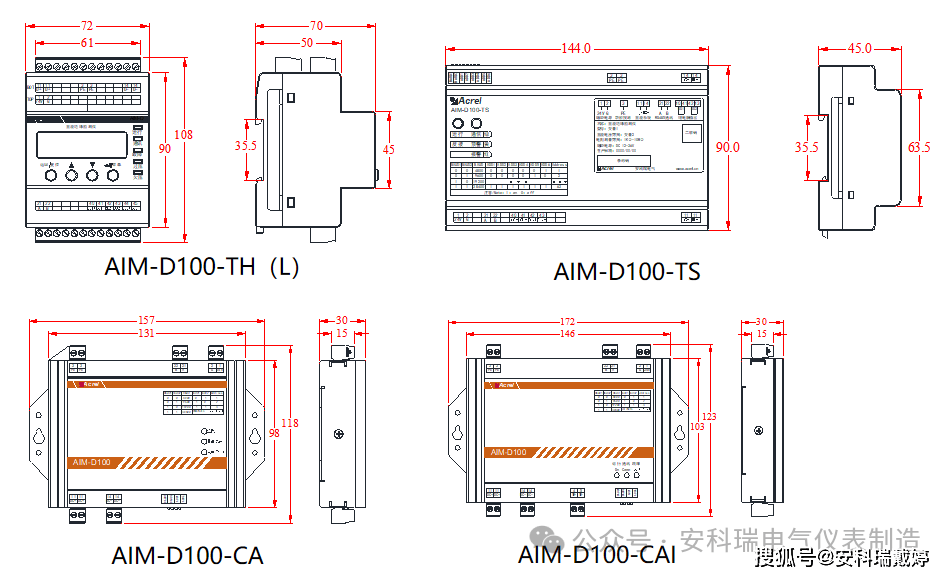

产品外观尺寸

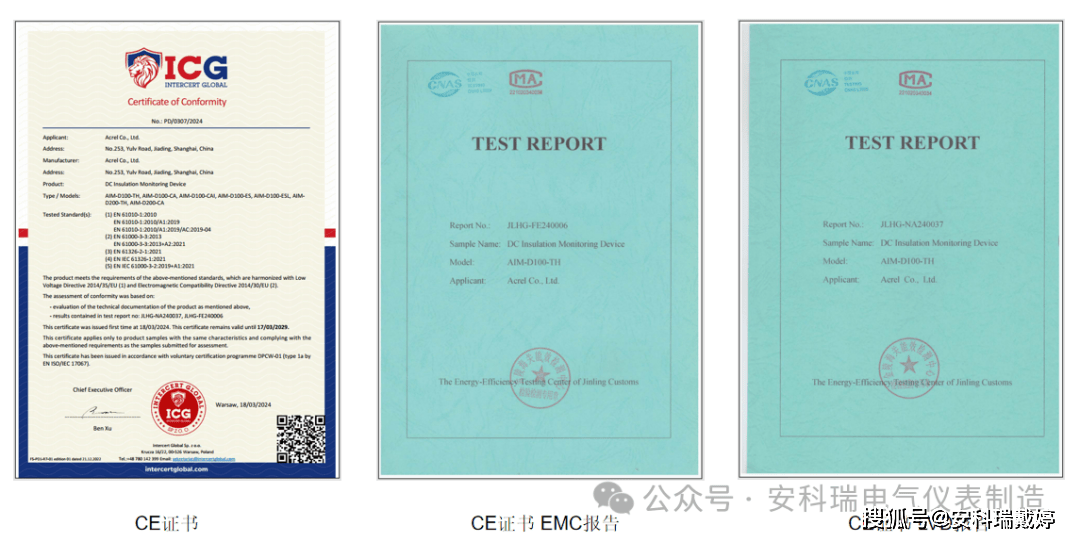

产品证书报告
