基于中微爱芯AiP8F7232 MCU的电链锯控制器解决方案

行业介绍

电链锯控制器专为直流无刷电机驱动的链锯类电动工具设计。用户仅需控制把手开关，即可开始切割工作，使用场景主要集中在林业采伐、木材加工处理、家庭与园艺DIY等场景。该款电链锯在使用中具备高效、省力、便携等特点，让用户在使用时能从容处理各种复杂工况。

整体解决方案

该方案采用AiP8F7232芯片作为主控芯片，AiP8F7232是一款电机专用8051内核MCU，内置1K XRAM，256B的SRAM，32K Flash ROM，并且内部还集成了多种电机专用外设：高级定时器模块，1路运算放大器，2路比较器，9通道12-bit通用ADC，支持UART通信，I2C通信。MCU外围电路简单，布板方便，能够快速二次开发并投入量产。

该款电链锯方案采用AiP8F7232芯片，仅需6颗MOS搭配预驱和电源芯片，加上一些电阻电容，即可完成整板的制作，具有超高的性价比。此外，该款电链锯自研电机控制算法，能根据切割工况，实时匹配最佳工作逻辑，使切割效率达到最佳，让用户在日常使用中游刃有余。相比市面上常见的220V插电式电链锯，该款无刷电链锯解决了插电式电链锯携带不方便，依赖220v电源供电的缺点。

方案特点

工作电压：DC14-24V

最大允许电流：40A（可根据需求进行调整）

使用温度：-20℃-120℃

控制方式：把手开关启动

电机控制方式：无位置传感器方波控制

最大支持转速：0~40000eRPM/min

保护功能：过压保护、欠压保护、堵转保护、过流保护

该款电链锯控制方案，具备工况自适应匹配算法，可根据实际工况自动调节速度和扭矩，避免在高负载下出现停滞的情况，让用户在面对各种复杂工况时都能游刃有余。同时，电机运行时具备急停防护功能，链锯意外脱手后能够迅速停机，避免造成人员伤害。对比常见220V电链锯，其优势主要体现在其强大的扭矩、便携性以及工况时的稳定性能。

方案实物

方案实物

电链锯PCB正面

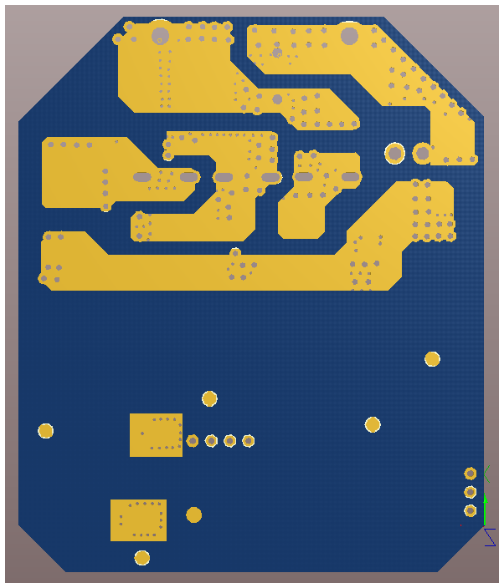

电链锯PCB背面

芯片资源

适用电链锯的MCU（左右滑动查看更多）：

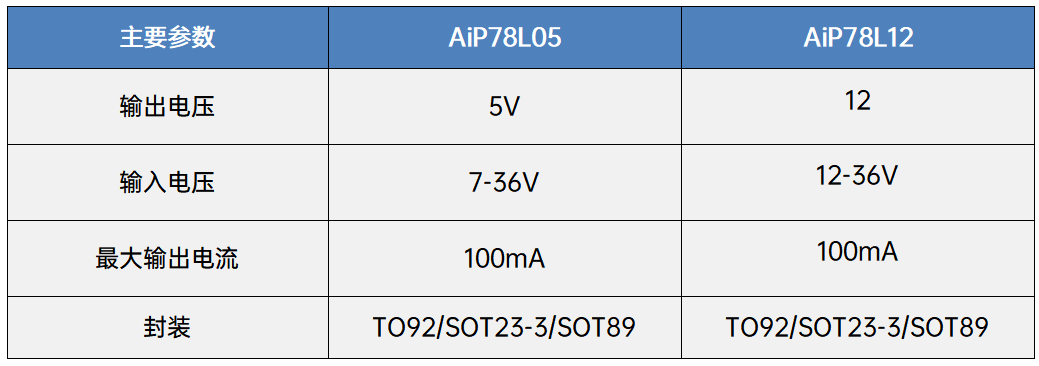

LDO（左右滑动查看更多）：

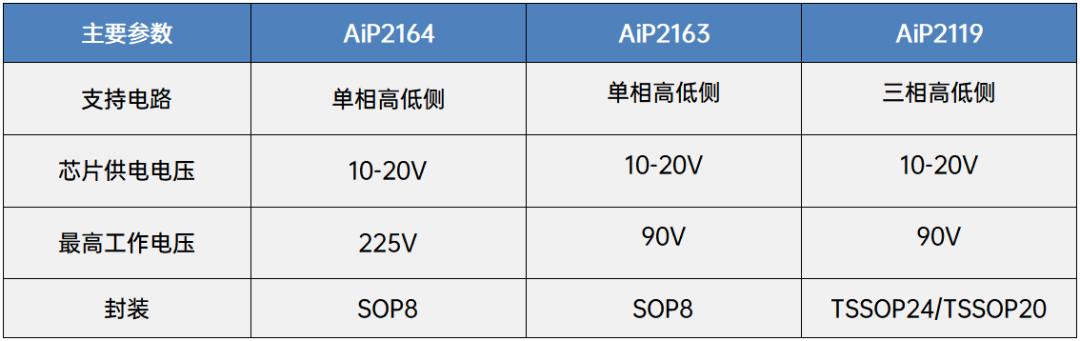

MOS预驱（左右滑动查看更多）：

结语

中微爱芯电链锯控制器解决方案，以其高性能的MCU为核心，结合先进的电子控制技术和丰富的物料资源，为用户提供了稳定、可靠、智能化的电链锯控制方案。该方案在可靠性、工况稳定性以及切割平稳性上优势突出，是无刷电链锯方案中的理想选择。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
