摘要

全球户用储能市场正经历一场深刻的变革。在能源价格上涨、电网稳定性下降以及各国政策激励的多重驱动下，市场已从初期的爆发式增长进入到一个更加注重经济效益和技术创新的新阶段 。倾佳电子深度剖析了全球户用储能市场的宏观格局、核心区域动态、主流电力电子拓扑架构及关键技术发展趋势。分析表明，系统的高压化、电池技术的多样化以及“光储充”一体化正成为定义下一代户用储能系统的三大支柱 。在此背景下，以碳化硅（SiC）为代表的第三代宽禁带半导体，凭借其在降低系统损耗、提升功率密度和增强可靠性方面的颠覆性优势，已不再是简单的增量改进，而是驱动户用储能系统向更高效率、更高集成度迈进的基石性技术。通过对基本半导体（BASIC Semiconductor）等领先供应商的产品性能进行量化分析，倾佳电子将揭示SiC功率器件在未来户用储能生态系统中所扮演的核心角色及其创造的巨大价值 。

1. 全球户用储能市场格局

本章节旨在全面分析全球户用储能市场的现状，深入探讨其规模、增长动力以及主要区域市场的独特发展特征。

1.1. 市场动态：规模、增长与未来展望

全球电池储能市场（BESS）正处于高速扩张期，其市场规模在2024年达到250.2亿美元，并预计在2032年增长至1140.5亿美元，期间复合年增长率（CAGR）高达19.58% 。户用储能作为其中的关键组成部分，在2022年已占到全球储能新增装机量的26.6% 。

市场的增长势头在出货量数据上表现得尤为突出。2022年，全球户用储能电池系统出货量达到了创纪录的20.4 GWh，同比增长超过200%，展现了惊人的爆发力。从2018年至2022年，该市场的复合年增长率高达89.0%。这一强劲势头延续至2023年上半年，出货量已达11.3 GWh 。然而，最新的市场数据显示，增长曲线正在经历一次重要的调整。2024年的数据显示，户用储能的新增装机容量增速大幅放缓，功率（GW）和能量（GWh）的同比增长率分别仅为5%和11%，与电网级和工商业储能的持续高速增长形成鲜明对比 。

这种从超过200%的年增长率急剧减速至个位数的现象，标志着市场进入了一个“增长再校准”阶段。早期由高额补贴和对价格不敏感的早期采用者驱动的爆炸性增长阶段正逐渐过去。市场现在面对的是更广泛、对前期投资成本、利率环境和投资回报周期更为敏感的消费群体 。因此，市场的下一轮增长将更加依赖于技术创新带来的成本降低和效率提升，例如通过更高效的系统设计来缩短投资回收期，而不仅仅是依赖政策的推动。这为能够从根本上改善系统经济性的技术（如高效率、高功率密度的功率器件）创造了明确的需求。

1.2. 核心区域市场分析

全球户用储能市场呈现出高度区域化的特征，欧洲、北美和亚太地区形成了各具特色的发展模式。

1.2.1. 欧洲：经济性驱动的全球领头羊

欧洲是全球最大且最成熟的户用储能市场，其市场份额举足轻重。2022年，欧洲的出货量占全球总量的48.1% ；2021年，其新增装机容量占全球的54.9% 。市场的核心驱动力已从早期的政策补贴，转变为由高昂的居民电价（例如德国超过30欧分/kWh）和能源安全考量共同构成的强大经济性 。在当前环境下，一个典型的德国“光伏+储能”系统，其投资回收期可缩短至3-6年，内部收益率（IRR）高达15%-30%，经济吸引力显著 。

德国是欧洲市场的绝对核心，占据了超过70%的市场份额 。同时，意大利、英国、奥地利和瑞士等国市场也在快速成长，呈现出多元化发展的态势 。值得注意的是，近期欧洲市场结构出现变化迹象，受电网负电价频现等因素影响，大型储能的装机增速可能在2024年首次超过户用储能，成为市场新的增长引擎 。

1.2.2. 北美：NEM 3.0政策重塑下的“光储一体”新范式

以美国为主的北美市场是全球第二大区域市场 。其市场发展深受各州政策影响，尤其是加利福尼亚州的净计量电价（NEM）政策。2023年4月生效的NEM 3.0政策，将户用光伏系统向电网输送多余电力的补偿价格削减了约75% 。这一变革极大地削弱了独立光伏系统的经济性，将其投资回收期从约6年延长至9-10年 。

然而，NEM 3.0政策在抑制独立光伏投资的同时，却为“光伏+储能”市场创造了前所未有的发展机遇。在NEM 2.0时代，电网因其高昂的上网电价补贴，实际上扮演了“免费电池”的角色 。NEM 3.0的实施终结了这一模式，对向电网输出电力设置了经济上的“惩罚” 。因此，最大化光伏发电价值的唯一途径，就是将日间多余的电力存储起来，供电价高昂的晚间或用电高峰时段自用。这一政策从根本上改变了用户的决策逻辑，将问题从“我是否要安装光伏？”转变为“我需要一套光伏和储能系统”。据预测，受此影响，加州户用光伏的储能配置率将从目前的11%飙升至2027年的80%以上 。尽管短期内市场受到高利率和渠道库存调整的影响而需求放缓，但NEM 3.0与覆盖储能的联邦投资税收抵免（ITC）政策相结合，正在结构性地推动美国市场向高度集成的光储一体化解决方案转型 。

1.2.3. 亚太及新兴市场：迥异的增长模式

亚太地区在全球电池储能市场中占据领先地位，但其内部的户用储能市场发展极不均衡 。以中国为例，其新型储能市场增长迅猛，但几乎完全集中在由“强制配储”政策驱动的电网侧和工商业侧 。

中国的户用储能市场发展受限于其独特的电力定价机制。国内居民电价相对低廉且采用阶梯电价，缺乏显著的峰谷价差，这使得户用储能系统无法像在欧美市场那样通过峰谷套利实现可观的经济回报，从而缺少了最核心的市场驱动力 。因此，在2022年已并网的用户侧储能项目中，户用储能占比仅为微不足道的1.4% 。中国的户用储能市场是一个由政策而非经济驱动的潜在市场，其未来增长将依赖于居民电价体系改革或针对分布式能源的特定激励政策，这使其与欧美市场由消费者主导的自下而上发展模式截然不同，短期内充满了不确定性。

与此同时，澳大利亚、日本、南非等其他市场则因高电价、电网可靠性差（尤其在南非）以及政策支持等因素，展现出持续的增长潜力 。

下表汇总了全球及主要区域户用储能市场的规模与预测数据，以GWh为单位。

表1：全球及主要区域户用储能电池系统出货量（GWh）

2. 电力电子架构与技术路线演进

本章节将深入探讨户用储能系统的核心技术，分析不同功率变换拓扑的优劣，并识别塑造行业未来的关键技术趋势。

2.1. 核心拓扑：直流耦合、交流耦合与混合逆变器系统对比分析

户用光储系统的能量管理核心在于其电力电子拓扑结构，主要分为直流耦合、交流耦合和以混合逆变器为核心的集成方案。

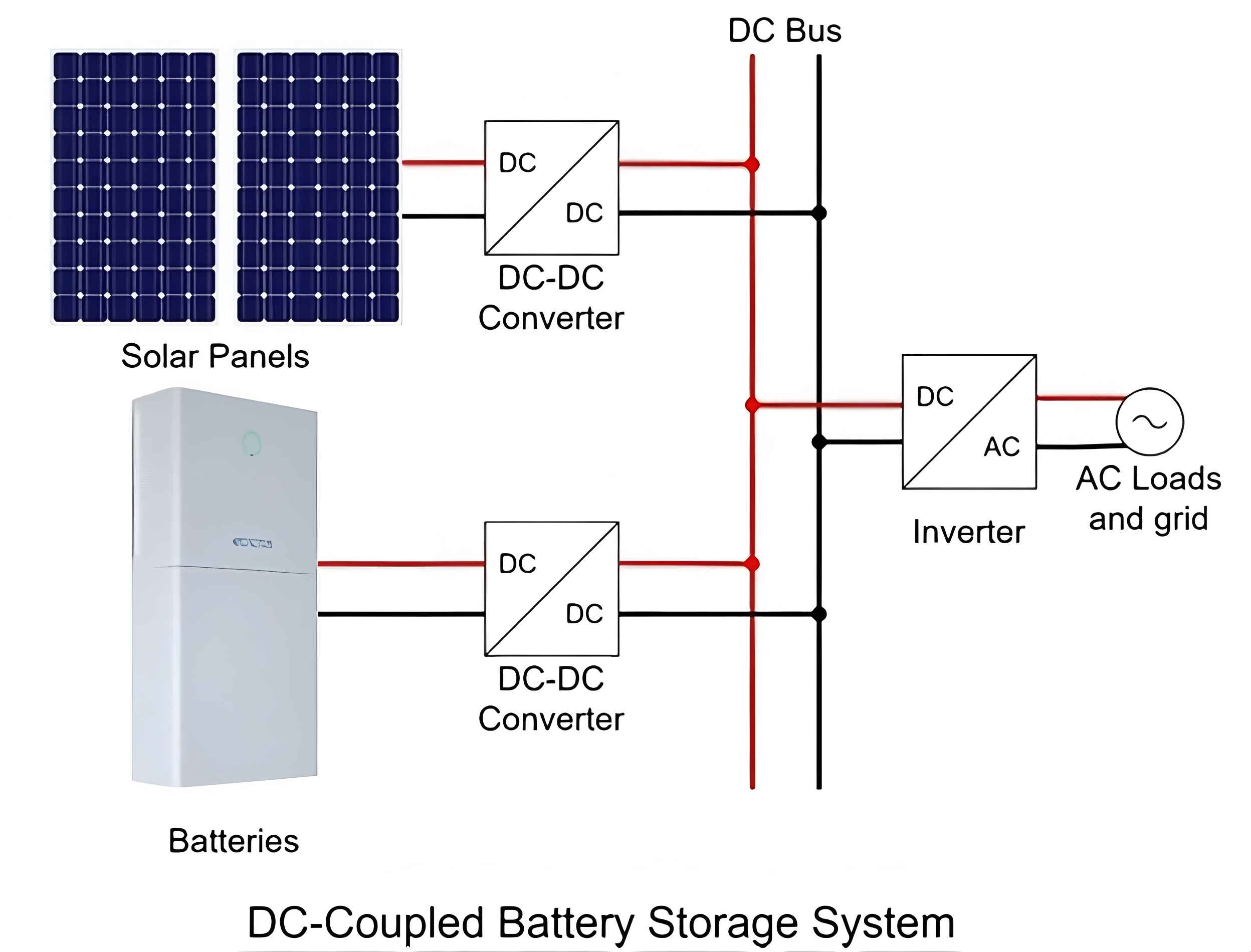

直流耦合（DC Coupling）：在该架构中，光伏组件和储能电池连接在同一个直流母线上，通过一台混合逆变器进行统一的DC/AC变换，为家庭负载供电或向电网馈电。这是新建光储系统的首选方案。

优势：能量转换路径最短，效率最高。光伏电力为电池充电时无需经过DC-AC-DC的转换，系统整体效率可达97%以上 。由于只需一台核心逆变器，系统物料成本（BOM）和安装成本也更低 。此外，该方案能有效处理光伏超配问题，将超出逆变器额定功率的直流电直接存入电池，避免了“削峰”造成的能量浪费 。

劣势：对于已安装光伏系统的家庭进行储能改造的灵活性较差，且系统后期扩容相对复杂 。

交流耦合（AC Coupling）：此方案适用于为现有并网光伏系统加装储能。原有的光伏系统保留其并网逆变器，储能系统则额外配置一台双向储能变流器（PCS），二者在家庭交流侧并联。

优势：极高的灵活性和模块化特性，可以方便地为任何已有的光伏系统增加储能功能，各部分独立运行，互不影响 。

劣势：效率较低。光伏电力为电池充电需经过“DC-AC-DC”的多次转换，能量损耗较大，系统总效率通常在90%左右 。同时，需要两台逆变器设备，成本更高。

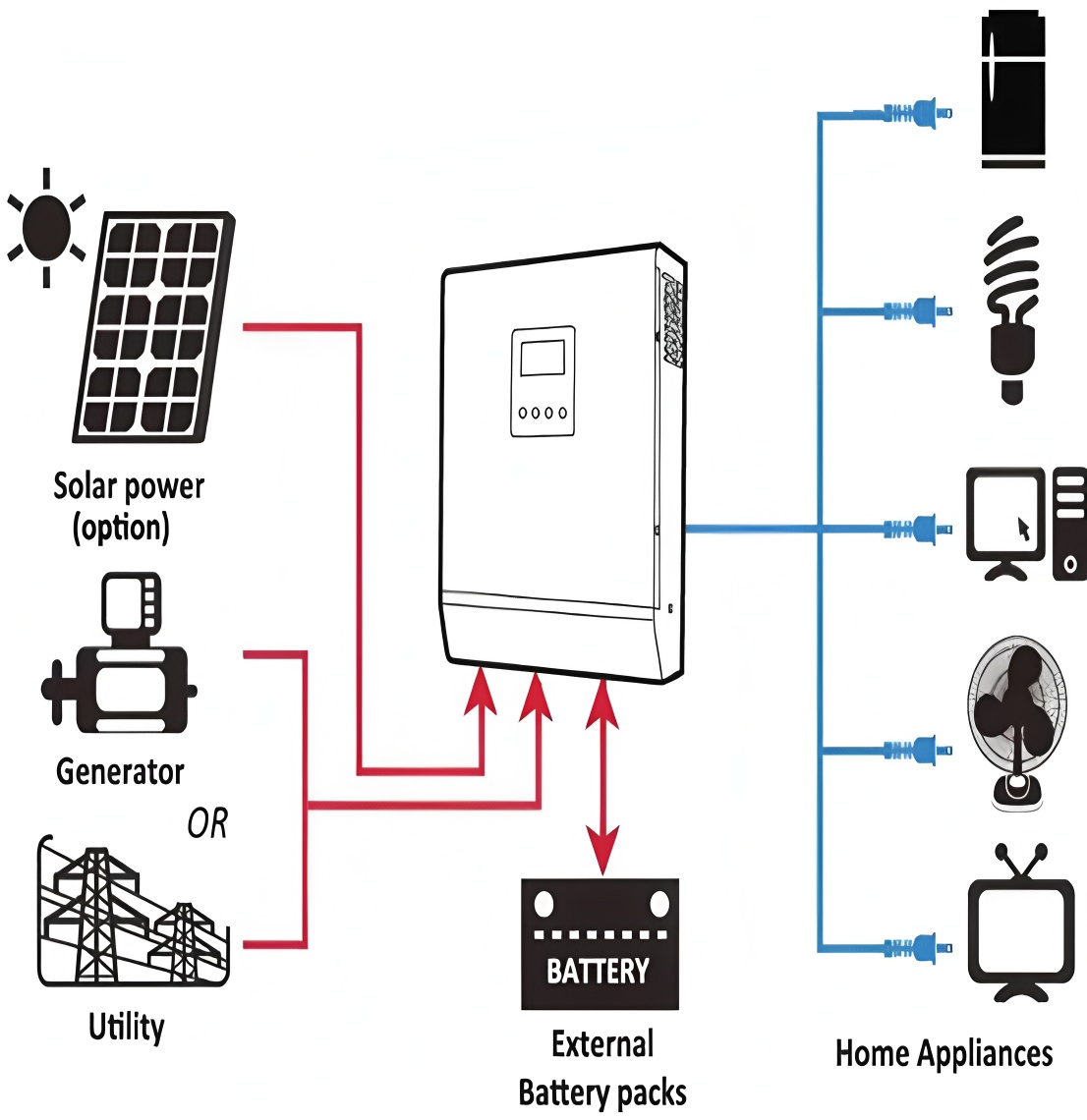

混合逆变器（Hybrid Inverter）：混合逆变器是现代直流耦合系统的技术核心。它在单一设备内集成了光伏逆变器（MPPT和DC/AC）和储能变流器（双向DC/DC和DC/AC）的功能 。它作为家庭能源的中枢，智能地管理光伏、电池、电网和负载之间的能量流动 。其核心部件为功率变换系统（PCS），能够实现并网、离网及备用电源等多种工作模式 。

市场的选择清晰地表明，对于新建系统而言，基于混合逆变器的直流耦合方案正成为主流。交流耦合方案虽然在存量改造市场仍有一席之地，但直流耦合方案在效率和成本上的双重优势，使其更符合当前市场对经济性的核心诉求。这一趋势对逆变器制造商提出了更高的要求，即必须提供效率更高、体积更小、成本更优的集成化混合逆变器产品。

表2：户用储能系统拓扑对比分析

2.2. 主流技术发展趋势

为满足市场对更高性能和更低成本的需求，户用储能系统的技术路线正沿着高压化、多元化和集成化的方向快速演进。

2.2.1. 向高压系统架构的战略转移

无论是大型电站还是户用系统，提升直流母线电压已成为明确的技术趋势 。户用系统正从传统的48V低压平台向150V以上的高压平台迁移，而大型电站则已普遍采用1500V架构 。这一转变的核心优势在于：在传输相同功率（ P=V×I）的条件下，提高电压（V）可以显著降低电流（I）。由于线路和元器件的导通损耗与电流的平方成正比（Ploss​=I2R），高压化能大幅减少能量损耗，提升系统整体效率，并允许使用更细、成本更低的线缆 。此外，高电压还有助于提升逆变器等功率变换设备的功率密度，使其体积更小、重量更轻、成本更低 。

系统架构向高压化的演进，为碳化硅（SiC）器件的应用创造了绝佳的契机。传统硅基MOSFET在650V以上的电压等级，其性能会遭遇瓶颈，导通电阻急剧上升，开关速度受限。而SiC MOSFET凭借其卓越的高压阻断能力、在更高电压下依然保持极低的导通电阻以及更快的开关速度，完美契合了高压系统的设计需求 。可以说，系统层面的“高压化”趋势，直接催生了元器件层面对“高性能高压开关”的需求，为650V、750V乃至1200V的SiC MOSFET替代传统硅器件铺平了道路。

2.2.2. 电池技术多元化：钠离子电池的商业化前景

尽管锂离子电池目前在储能市场占据绝对主导地位（市场份额超过95%） ，但钠离子电池作为一种极具潜力的新兴技术，正受到越来越多的关注 。钠离子电池的核心优势在于其资源禀赋：钠资源地壳丰度高、分布广泛且成本低廉。此外，它还具有更优的低温性能和更高的本征安全性 。据预测，一旦实现规模化生产，钠离子电池储能系统的成本有望比锂电系统低20%-30% 。

尽管目前钠离子电池在能量密度和循环寿命方面仍不及成熟的锂电技术，但其技术正在快速迭代 。凭借其成本和安全优势，钠离子电池被认为非常适合对能量密度要求不高的固定式储能场景，包括户用和工商业储能 。国内首个大容量钠离子电池储能电站的投运，也标志着其商业化应用迈出了关键一步 。

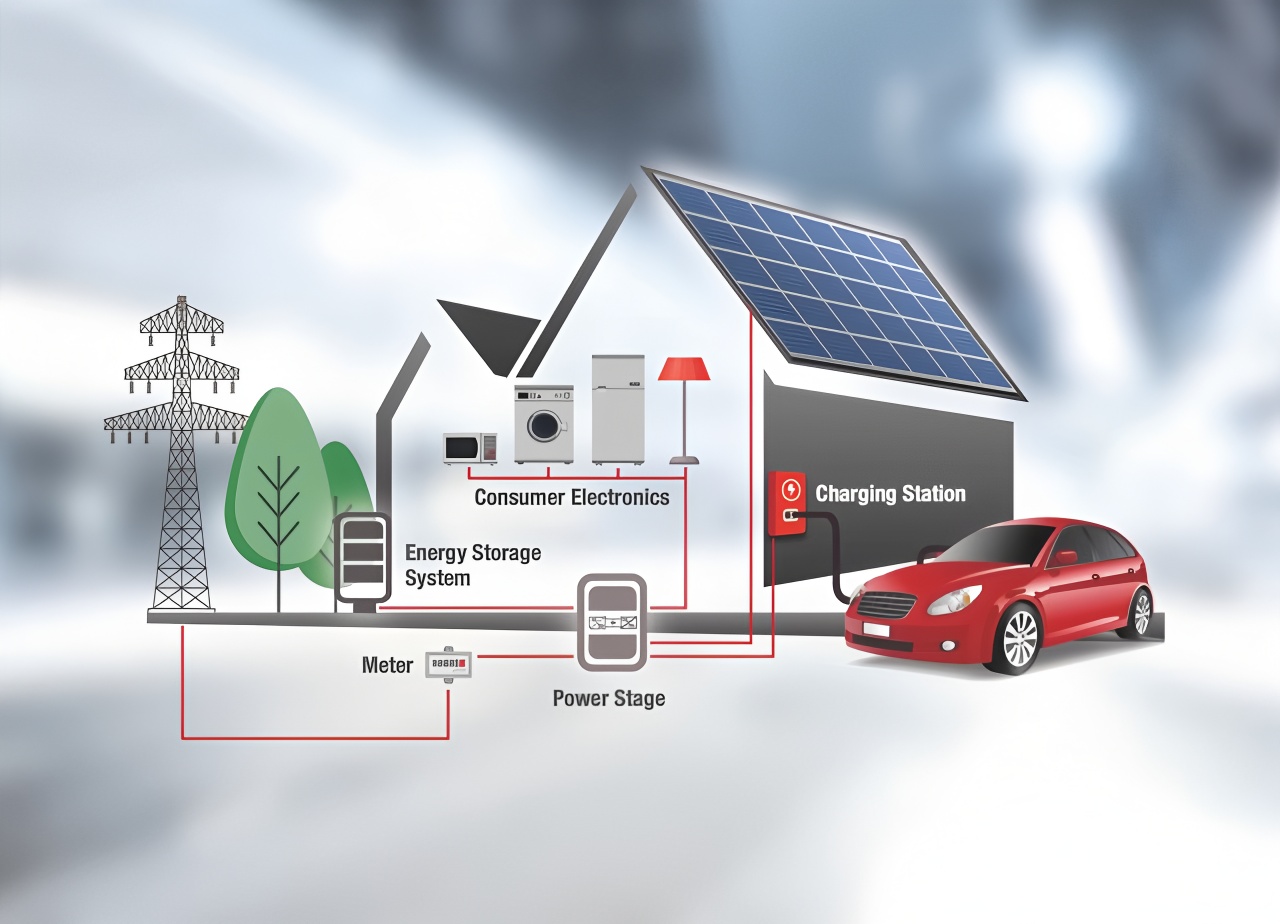

2.2.3. 集成化未来：“光储充”一体化生态系统

将户用光伏、储能与电动汽车（EV）充电桩深度融合，构建一体化的家庭能源管理系统，是当前最显著的应用趋势之一 。“光储充”一体化方案使用户能够利用自发的光伏绿电为电动汽车充电，从而最大化能源自给率并降低用能成本。整个系统通过智能能源管理，可以实现发电、储能、充电、家庭用电和电网互动的优化调度，实现削峰填谷、参与电网需求侧响应等高级功能 。

这一集成化趋势对作为系统核心的混合逆变器提出了新的、更高的要求。它必须演变为一个多端口的能源路由器，能够高效处理与电网、电池、光伏乃至电动汽车（未来可能实现V2G，即车辆到电网）之间的多向能量流。这意味着更高的功率等级、更复杂的控制算法以及在多重转换路径中保持极高效率的能力。这种对性能、效率和集成度的极致追求，进一步凸显了SiC技术的价值。SiC器件能够使这种高功率、高频率、多端口的复杂变换器以紧凑的尺寸实现，完美契合家庭安装环境的需求。

3. SiC器件对户用储能系统的变革性影响

本章节将聚焦于碳化硅（SiC）功率器件，通过量化数据分析，阐述其在满足现代户用储能系统对效率、功率密度和可靠性等核心诉求方面的变革性作用。

3.1. SiC器件在高频功率变换中的根本优势

SiC作为宽禁带半导体材料，其物理特性（更宽的禁带宽度、更高的临界击穿场强、更高的热导率）赋予了其超越传统硅（Si）基功率器件（如IGBT和MOSFET）的性能 。这些优势具体体现在：

更低的导通损耗：在相同电压等级下，SiC MOSFET的单位面积导通电阻（RDS(on)​）远低于硅器件，从而显著降低了器件导通时的能量损耗 。

更低的开关损耗：SiC器件的开关速度比硅器件快数倍，且开关过程中的能量损耗（$E_{on}$和$E_{off}$）更低，这使其能够工作在更高的开关频率下 。

更优的高温性能：SiC材料具有更高的热导率和更宽的工作温度范围，使得SiC器件在高温环境下性能更稳定，对散热系统的要求也更低 。

3.2. 价值量化：现代SiC MOSFET的性能数据分析

3.2.1. 效率增益：解构导通与开关损耗

仿真数据为我们提供了SiC器件性能优势的直观证据。在一项针对20kW焊机H桥逆变器的仿真中，对比了采用传统IGBT模块和基本半导体BMF80R12RA3 SiC MOSFET模块的性能 。

在IGBT通常工作的20kHz开关频率下，每个IGBT的总损耗为149.15W。

当换用SiC MOSFET后，系统开关频率可以提升至4倍，达到80kHz，而此时每个SiC器件的总损耗仅为80.29W，相较于IGBT在低频下的损耗降低了46%。

这一损耗的大幅降低，直接将H桥的整机效率从IGBT方案的97.10%提升至SiC方案的98.82% 。

SiC器件的价值不仅在于效率的绝对值提升，更在于它打破了传统功率电子设计中“频率”与“效率”之间的制约关系。传统硅基IGBT由于开关损耗高，频率的提升会带来损耗的急剧增加，因此设计师不得不将其工作频率限制在较低水平（如20kHz） 。而SiC MOSFET的开关损耗极低，仿真数据显示，即使在80kHz下，其开关损耗（导通损耗

Eon​ + 关断损耗Eoff​）总和仍低于IGBT在20kHz下的开关损耗 。这使得设计师可以在大幅提升工作频率的同时，进一步降低系统总损耗，实现效率和功率密度的双重提升。

3.2.2. 系统级优势：实现更高功率密度与更小产品体积

在户用储能逆变器中，高开关频率是实现小型化和轻量化的关键。逆变器中的电感、变压器等磁性元件以及电容的体积和成本，与开关频率成反比。SiC器件将工作频率从几十kHz提升到上百kHz甚至更高，使得这些无源器件的尺寸可以大幅缩小 。同时，更高的转换效率意味着更少的能量以热量形式耗散，从而可以减小散热器体积、降低对风扇等主动散热组件的依赖，这不仅降低了成本和噪音，也进一步缩小了产品整体尺寸 。对于安装在家庭环境中的设备而言，小巧、美观、静音是至关重要的产品特性。

3.2.3. 提升可靠性：先进模块与封装技术的赋能

除了芯片本身的性能，先进的封装技术也对提升SiC器件在户用储能系统中的可靠性至关重要。

内置SiC SBD（肖特基二极管）：标准SiC MOSFET的体二极管在续流时存在双极性退化风险，长期运行可能导致导通电阻$R_{DS(on)}$上升。实验数据显示，常规MOSFET在体二极管导通运行1000小时后，$R_{DS(on)}波动可高达42R_{DS(on)}$的变化率控制在3%以内 。此外，SiC SBD的正向压降（ VF​）远低于体二极管，可降低续流期间的损耗；其几乎为零的反向恢复电荷（Qrr​），也消除了一个主要的开关损耗来源 。

Si3​N4​（氮化硅）AMB陶瓷基板：作为功率芯片与散热器之间的关键层，陶瓷基板的性能直接影响模块的散热能力和长期可靠性。相较于传统的氧化铝（Al2​O3​）或氮化铝（AlN）基板，Si3​N4​在热导率、抗弯强度和耐热冲击能力之间取得了最佳平衡。其优异的机械强度和与铜层更好的热膨胀系数匹配度，使其在经历数千次温度循环后仍能保持良好的结合强度，不易开裂或分层，极大地提升了功率模块在严苛工况下的使用寿命 。

3.3. SiC器件竞争格局与性能基准

通过对基本半导体提供的产品数据手册进行横向对比，可以清晰地看到其SiC器件在市场中的性能定位。

静态参数：在1200V 40mΩ级别的分立器件对比中，基本半导体的第三代平面栅产品B3M040120Z在多项关键参数上表现出竞争力。例如，其反向传输电容（Crss​）仅为6 pF，显著低于部分竞品，这意味着更快的开关瞬态和更低的开关损耗。其阈值电压（VGS(th)​）典型值为2.7V，与Cree等主流平面栅工艺产品相当，提供了良好的抗干扰能力 。

动态参数：双脉冲测试数据是衡量开关性能的金标准。测试结果显示，在125°C、40A的条件下，B3M040120Z的总开关损耗（Etotal​=Eon​+Eoff​）为918 µJ，优于同场测试的B2M040120Z（1070 µJ）和C3M0040120K（996 µJ） 。在功率模块方面，BMF240R12E2G3在与国际一线品牌（Wolfspeed, Infineon）同级别产品的对比测试中，其总开关损耗在25°C和125°C的多个电流点下均表现出优势 。

以下表格详细对比了不同厂商1200V SiC MOSFET的关键静态与动态参数。

表3：1200V SiC MOSFET关键静态参数对比

表4：1200V SiC MOSFET动态性能对比 (VDS=800V, ID=40A, Tj=125°C)

4. 战略展望与建议

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：

倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：

新能源：覆盖光伏、储能、充电基础设施；

交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；

数字化转型：支持AI算力电源、数据中心等新型电力电子应用。

公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。

需求SiC碳化硅MOSFET单管及功率模块，配套驱动板及驱动IC，请搜索倾佳电子杨茜

4.1. 市场需求与技术赋能的融合

综合分析可见，全球户用储能市场的发展已进入深水区。无论是欧洲市场对投资回报率的极致追求，还是北美市场在NEM 3.0政策下对“光储一体”的刚性需求，其最终都指向一个共同的目标：在整个生命周期内实现更低的度电成本（LCOE）和更优的经济性。这要求户用储能系统必须具备更高的转换效率、更高的功率密度（以降低硬件和安装成本）以及更长的可靠运行寿命。

技术的发展路径清晰地回应了这一市场需求。系统架构的高压化、拓扑结构的集成化（混合逆变器）以及应用场景的融合化（光储充），都是为了在系统层面实现效率和成本的最优化。而碳化硅（SiC）功率器件，凭借其在材料物理特性上的根本优势，精准地赋能了上述所有技术趋势，成为连接市场需求与技术实现的关键桥梁。

4.2. 战略建议

对系统集成商与逆变器制造商： 应加速将研发重心向基于SiC器件的电力电子平台转移，特别是针对欧洲和北美市场的新一代高压混合逆变器产品。SiC不仅能提升产品性能，更是实现产品差异化、迈向高端市场的关键。同时，必须重视并投资于与SiC器件相匹配的驱动方案，例如采用具有高CMTI、快速短路保护和有源米勒钳位功能的专用驱动芯片（如BTD5452R），以充分发挥SiC器件的高速开关潜力并确保系统稳定可靠 。

对功率器件供应商： 应持续投入研发，致力于进一步降低SiC MOSFET的导通电阻和开关损耗，以巩固其在效率上的核心优势。同时，应将先进封装技术（如内置SBD、氮化硅基板）作为核心竞争力进行推广，向客户传递除电性能之外的长期可靠性价值。产品组合的规划应紧密围绕高压化趋势，构建覆盖650V至1200V的完整产品线，以满足从标准户用到高端户用乃至轻型工商业储能等不同应用场景的需求 。

4.3. 未来展望：迈向智能化的家庭能源中枢

展望未来，户用储能系统将不再是一个孤立的“电池盒子”，而是演变为家庭能源生态系统的智能中枢。它将无缝整合光伏发电、电动汽车双向充放电（V2G）、热泵以及各类智能家电，通过先进的能源管理算法，实现家庭能源流的全局优化。这场变革的物理基础，正是由SiC等宽禁带半导体技术所构建的更高效、更紧凑、更智能的电力电子硬件。结合人工智能和云端数据分析，未来的家庭能源中枢将能够预测家庭负荷、响应电网调度、参与虚拟电厂（VPP），在为用户创造最大经济价值的同时，成为支撑未来高比例可再生能源电力系统的关键灵活节点 。
