恒温晶振的优缺点和应用领域

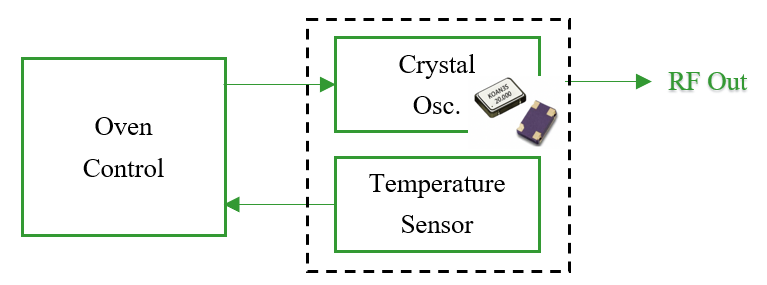

无论外界的温度是怎样变化，恒温晶振的输出频率都能保持高度稳定。恒温晶振的核心是一个恒温槽。晶体被放置在槽体中，控制电路会不断监测温度，并通过加热电阻元件维持在设定的工作点。

通常这个工作点选在晶体温度特性曲线的转折点附近，那里的频率随温度变化最小。由于温度保持恒定，晶体的固有频率几乎不会随外界环境改变，从而实现极高的频率稳定度。

恒温晶振的优点

温度稳定性最佳：在不同晶振类型中，OCXO的温度稳定性最强。

相位噪声低：由于电路设计精密，短期稳定性好，非常适合通信和雷达等对相位噪声敏感的应用。

可选SC切割晶体：SC切晶体具有应力补偿和热瞬变补偿特性，开机特性优良，长期老化小，抗加速度和抗辐射性能突出。

恒温晶振的缺点

功耗较大：恒温槽需要加热，功耗明显高于普通晶振。

体积偏大：相对于TCXO、普通时钟振荡器等，OCXO封装空间要求更高。

预热时间长：通常需要约5分钟才能稳定进入工作状态。

与其它晶振的对比

XO普通晶振：体积小、成本低，但受温度影响大。

TCXO温补晶振：通过电路补偿温度漂移，性能比XO好，但仍有限。

OCXO恒温晶振：通过物理恒温槽消除温度影响，稳定度远高于前两种。

原子钟：更高精度，但体积大、成本极高。

应用领域

恒温晶振的高稳定性使它广泛应用于对频率和时间要求极高的领域：

通信设备：交换机、SDH传输设备、5G基站等，用来保证网络同步。

导航定位：GPS接收机需要极其精确的时钟才能解算高精度位置。

科研仪器：频谱分析仪、示波器等需要稳定参考源，避免测量误差。

军工与航天：在恶劣环境下，恒温晶振依然能保持稳定运行。

数字电视和广播：用于信号调制解调和同步。

我们的恒温晶振选择

凭借多样化的封装和波形选择，KOAN恒温晶振能为客户提供从小型化贴片方案到高稳大型方案的全方位支持。

尺寸选择

贴片SMD：

9.7 × 7.5 mm

14.3 × 9.3 mm

直插DIP：

20.3 × 13.2 mm

20.3 × 20.3 mm

25.4 × 25.4 mm

36.2 × 27.2 mm

50.8 × 50.8 mm

输出波形

True Sine准正弦波：适合对谐波和噪声要求较高的精密应用。

HCMOS方波输出：常用于数字电路系统，易于与其他逻辑器件兼容。
