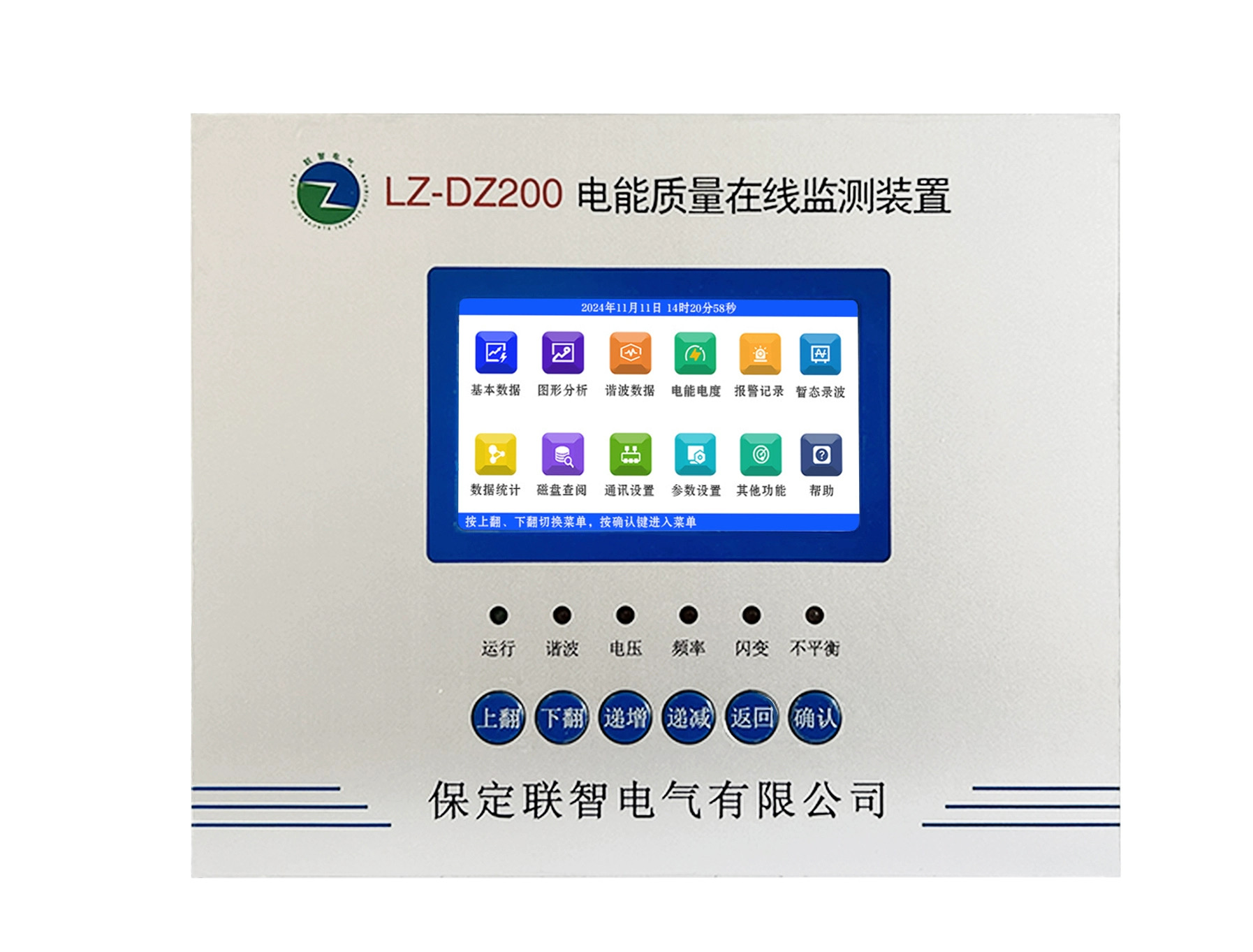

电能质量在线监测装置数据准确性验证的行业标准有哪些？

电能质量在线监测装置数据准确性验证需遵循多维度标准体系，覆盖基础技术要求、测试方法、应用场景及计量溯源等方面。以下为核心标准及关键内容解析：

一、基础通用标准

1. GB/T 19862-2016《电能质量监测设备通用要求》国家标准全文公开系统

适用范围：各类电能质量监测设备的设计、制造、检验及应用。

核心要求：

精度指标：电压偏差测量误差≤±0.5%，频率误差≤±0.01Hz，谐波（2-50 次）含量测量误差≤±5%（相对误差）。

功能验证：需支持暂态事件捕捉（如电压暂降 / 暂升）、数据存储与传输（时间戳误差≤1ms）、异常报警触发。

环境适应性：工作温度 - 25℃~+55℃，湿度≤95% RH，抗电磁干扰能力符合 GB/T 17626 系列标准。

2. IEC 61000-4-30:2021《电磁兼容性 第 4-30 部分：测试和测量技术 电能质量测量方法》

国际基准：全球广泛采用的测量方法标准，2025 年修订版新增数字化电能质量评估（如 AI 算法验证）。

关键内容：

测量方法：规定谐波、闪变、电压波动等参数的计算方法（如 FFT 窗函数选择、频谱泄漏抑制）。

仪器分级：分为 Class A（高精度实验室级）和 Class B（现场级），误差要求分别为 ±1% 和 ±2%。

动态响应：暂态事件记录时间分辨率需≤1ms，幅值误差≤±5%。

二、行业技术规范

1. DL/T 1365-2014《电能质量监测装置技术规范》

电力行业核心标准：

技术指标：

电压 / 电流测量误差≤±0.2%，功率因数误差≤±0.005。

间谐波测量范围 0.1-99.9 次，误差≤±5%。

验证方法：

标准源比对：模拟 100% 额定电压、5% 电压偏差、3 次谐波含量 4% 等场景，误差需在允许范围内。

长期稳定性测试：连续运行 72 小时，参数漂移≤±0.5%。

2. DL/T 1053-2017《电能质量技术监督规程》

监督管理依据：

技术监督内容：

谐波监督：公共连接点（PCC）谐波电压总畸变率≤5%（10kV 及以下）。

电压暂降监督：敏感设备（如数据中心）的电压暂降耐受曲线需符合 ITIC 标准。

验证流程：

新装置投运前需通过实验室校准（标准源精度≥0.1 级）和现场比对（与 0.2 级便携式分析仪误差≤±1%）。

3. T/CES 011-2018《智能变电站电能质量监测装置技术规范》

智能电网专项标准：

数字信号要求：

支持 IEC 61850 通信协议，采样率≥256 点 / 周波，数据传输延迟≤20ms。

过程层网络同步误差≤1μs，确保多装置协同监测一致性。

功能验证：

需验证 SV（采样值）报文丢帧率≤0.01%，GOOSE（通用面向对象变电站事件）报警响应时间≤100ms。

三、应用场景标准

1. 分布式能源接入标准

GB/T 29319-2012《光伏发电系统接入配电网技术规定》：

电能质量指标：

谐波电流注入限值（如 10kV 系统≤5%），电压波动≤2.5%（峰 - 峰值）。

监测要求：

逆变器出口需配置电能质量监测装置，监测数据需上传至电网调度主站。

GB/T 33342-2016《户用分布式光伏发电并网接口技术规范》（2024 年修订版新增监测要求）全国标准信息公共服务平台：

验证内容：

有功功率控制响应时间≤2s，无功功率调节范围 - 0.95~+0.95。

低电压穿越能力验证：当电压跌至 20% 额定值时，需保持并网运行 0.625s。

2. 工业与民用建筑标准

GB 50169-2016《电气装置安装工程 接地装置施工及验收规范》：

接地验证：

监测装置接地电阻≤4Ω，确保抗干扰能力。

安全要求：

需通过工频耐压试验（2kV/1min）和绝缘电阻测试（≥100MΩ）。

四、测试与计量标准

1. 测试方法标准

GB/T 17626.13-2006《电磁兼容 试验和测量技术 交流电源端口谐波、谐间波及电网信号的低频抗扰度试验》：

抗干扰验证：

注入 3 次谐波（含量 10%）时，装置测量误差≤±5%。

频率波动 ±0.5Hz 时，数据稳定性需符合 GB/T 19862 要求。

2. 计量溯源标准

JJG 1030-2016《电能质量监测设备检定规程》：

计量检定周期：最长不超过 2 年。

检定项目：

基本误差检定（如电压有效值误差≤±0.2%）。

功能检定（如闪变测量误差≤±10% 视感度）。

五、国际标准与合规性

1. IEC 61000-4-7:2017《电磁兼容性 第 4-7 部分：测试和测量技术 供电系统及所连设备谐波、谐间波的测量和测量仪器导则》：

谐波测量规范：

推荐使用窗函数修正法（如 Blackman-Harris 窗），降低频谱泄漏影响。

谐波次数扩展至 500 次，满足高频电力电子设备监测需求。

2. IEEE 1459-2010《电力系统中电能质量定义和测量的标准》：

动态响应要求：

电压暂降起始时间检测误差≤1ms，幅值误差≤±2%。

支持短时中断（0.5 周波～1 分钟）的分类与记录。

六、标准实施建议

分级验证策略：

实验室校准：使用 0.05 级标准源（如 Fluke 6105A）进行全参数精度测试。

现场比对：采用 0.1 级便携式分析仪（如 HIOKI PQ3198）与监测装置同步采集数据，误差需≤±1%。

长期稳定性：连续运行 30 天，参数漂移≤±0.5%（如电压有效值）。

典型验证流程：

基础检查：确认接线正确性（相位、极性）、PT/CT 精度（0.2 级及以上）、环境温湿度。

功能测试：模拟电压暂降（70% 额定值，0.2s）、谐波（3 次含量 4%）等场景，验证报警与数据记录。

数据比对：多装置互比（变异系数≤2%）、与电网调度记录一致性（时间戳误差≤1ms）。

标准更新跟踪：

关注 IEC 61000-4-30:2025 的国内转化进度，其新增的 AI 算法验证要求将影响未来装置设计。

分布式能源接入标准（如 GB/T 33342 修订版）对户用光伏监测提出更高实时性要求。

通过以上标准体系的综合应用，可系统性保障监测装置数据的准确性、一致性和可靠性，支撑电网运行、新能源消纳及用户权益保障。实际验证中需结合具体场景，优先采用 “国标 + 行标 + 企业技术规范” 的三层标准框架，并定期通过计量溯源确保量值传递准确。
