芯岭技术2.4G收发SOC芯片 XL2417D,集成高性能2.4GHz射频收发器、32位MCU
XL2417D芯片是一款低功耗、高性能和高度集成的2.4G SoC芯片,带有蓝牙5.2BLE和2.4G收发器。它集成了高性能2.4GHz射频收发器、丰富的基带功能、32位MCU和各种外围IO。它支持128KB的flash和8KB的RAM,以实现可编程协议和配置文件,支持定制应用程序。
XL2417D采用先进的55nm CMOS低泄漏工艺制造,降低BOM成本的同时简化了整个系统设计。丰富的外围设备包括10通道通用ADC、上电复位(POR)、低电压复位(LVR)、UART/I2C和多达11个GPIO,降低了总体系统成本和尺寸。

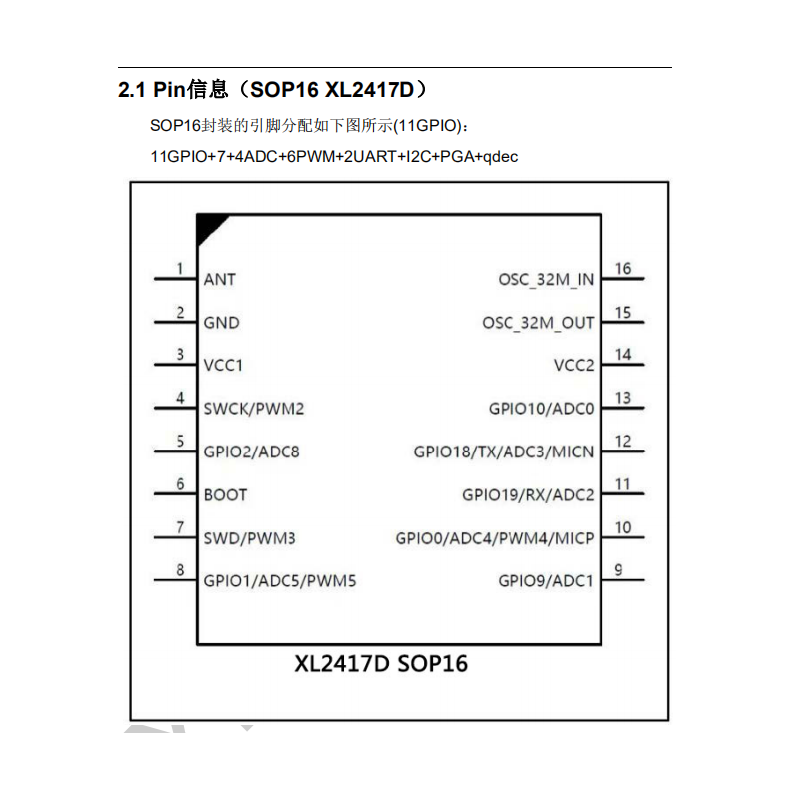

XL2417D的工作电压范围为1.7至3.6V,在Tx和Rx模式下功耗极低,在电池供电系统中使用寿命长,同时保持优异的射频性能。该设备可以进入超低功耗睡眠模式,在该模式中,当低功耗振荡器和睡眠定时器打开时,寄存器和保留存储器内容被保留。XL2417D采用SOP16 封装(最多11个GPIO可用)。
XL2417D芯片主要特性:
2.4G RF SOC
独立看门狗
工作电压1.7 V至3.6 V
集成锂电池LDO和5V LDO(支持3.1~5.5V输入,输出3.1~3.3V)
>4KV ESD,>4KV EFT,class-A,抗干扰能力强,赶上国内及欧美一线大厂。
出色的2.4G射频收发性能
-96 dBm Sensitivity@1Mbps
-93 dBm Sensitivity@2Mbps
-99 dBm Sensitivity@250Kbps
最大13 dBm输出功率
出色的RSSI性能,精度可达1dB
32bit MCU max 64MHz
支持XIP,128KB闪存
8 KByte SRAM+4KB ROM
带I2C、2 路UART
1-axis Quadrature Decoder
11路(外部7路+内部4路)12bit通用ADC,最高速率1M采样率
PWM(6路, 其中4路带死区控制互补输出),最高16位连续可调,支持中心对齐模式,支持刹车,支持pmw和adc联动
最多11GPIO,25mA输出
1 PGA,0~42.3dB/1.6dB step
麦克风支持差分和单端可以配置
集成温度传感器
4*32bit 通用定时器+2个32位aon定时器+24位rtc+24位systick
睡眠模式电流1.6 uA
待机模式电流4.8uA
射频接收电流10.2mA
射频发送电流9.5mA
2.4G支持2M/1M/250K/125Kbps模式
支持数据包长度扩展,最大256字节
