干货分享 | TSMaster DBC编辑器操作指南：功能详解+实战示例

在汽车电子和CAN总线开发领域，DBC文件（Database Container）是定义CAN通信协议的核心文件，正确编辑和优化DBC文件，对于车辆网络通信的稳定性、数据解析的准确性至关重要。对于刚接触TSMaster的工程师来说，如何快速掌握DBC编辑技巧，并应用于实际项目开发，仍存在一定的学习门槛。本文将从基础功能解析到使用示例演示，系统介绍TSMaster DBC编辑器的核心操作。

本文关键词：TSMaster，DBC，数据库

目录

Catalog

1. 符号说明

2.功能概要

3.DBC 编辑器窗体

4. 使用示例

1

符号说明

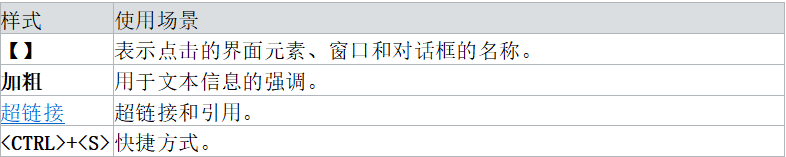

本文中所用到的一些样式和符号，可以参考以下表格说明。

2

功能概要

DBC编辑器可以用于CAN DBC数据库的创建、修改以及保存等，详细的功能如下：

▲创建CAN DBC数据库

▲打开CAN DBC文件，查看数据库中的节点、报文、信号、属性等信息

▲编辑CAN数据库内容

▲导出CAN数据库到DBC文件

▲检查数据库内容是否符合一致性要求

3

DBC 编辑器窗体

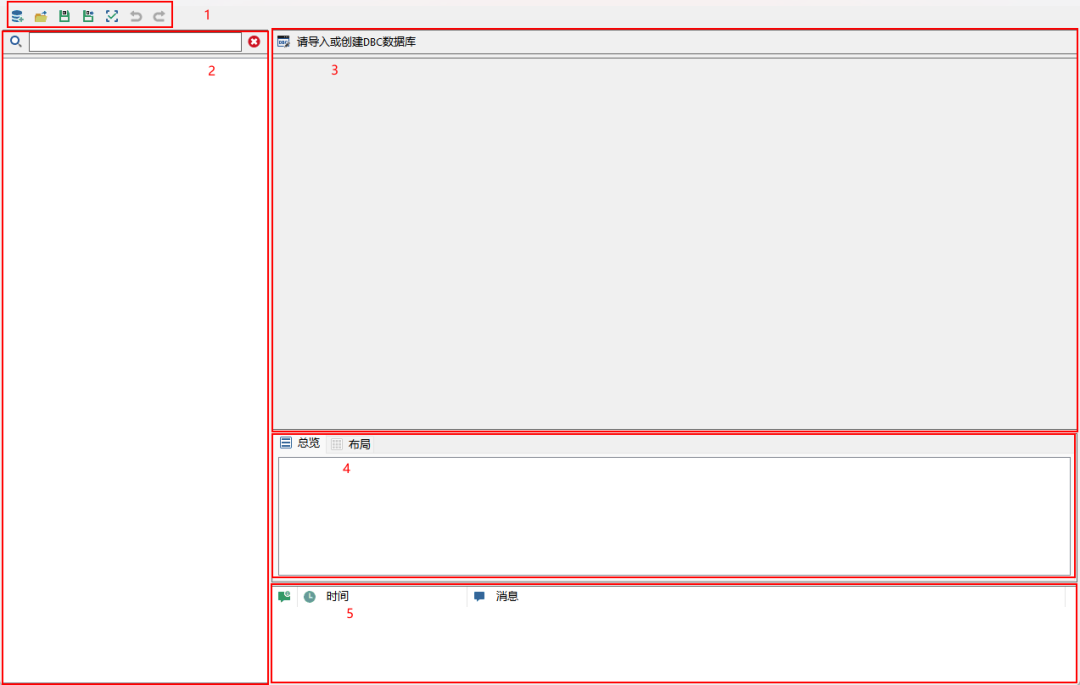

DBC编辑器主要包含以下五个功能区：

▲菜单栏（1）

▲数据库总览区（2）

▲属性配置区（3）

▲节点总览和报文布局区（4）

▲日志区（5）

图1：DBC编辑器初始界面

3.1 菜单栏

菜单栏包括新建、打开、保存、另存为、一致性检查、撤销和重做7个按钮，各图标说明如下。

3.2 数据库总览区

数据库总览区包括数据库节点搜索区和数据库节点区。

3.2.1 数据库节点搜索区

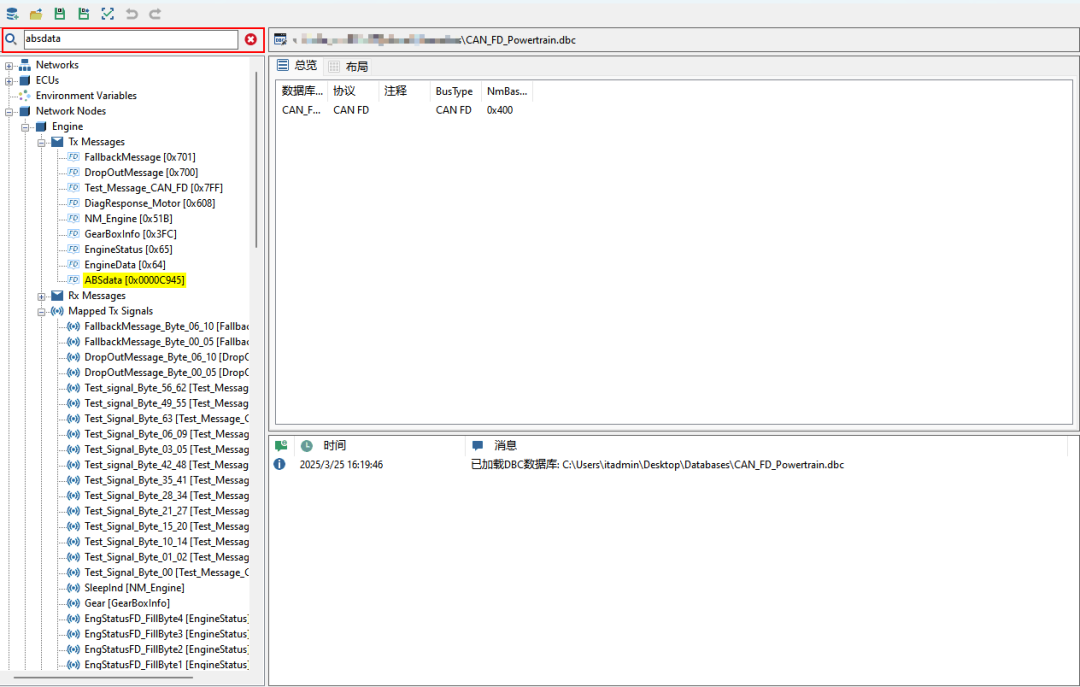

在搜索框内输入节点名称，可以高亮显示，如下图：

图2：搜索节点高亮显示

窗体图标说明如下：

3.2.2 数据库节点分类

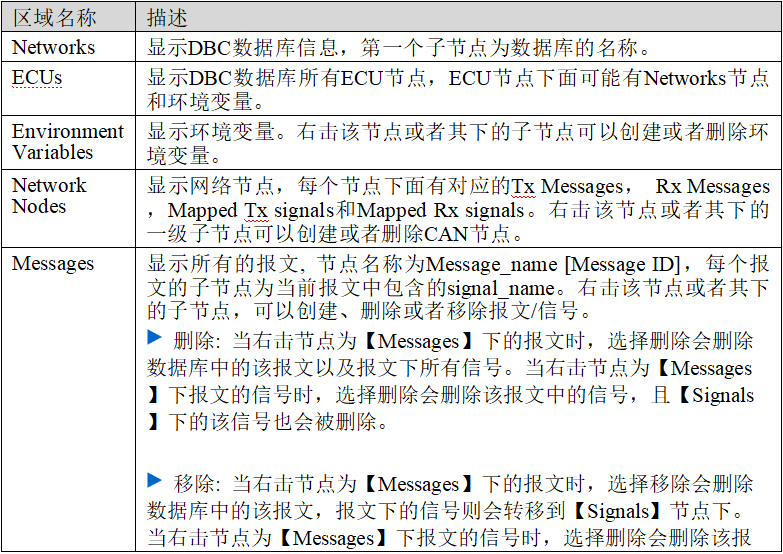

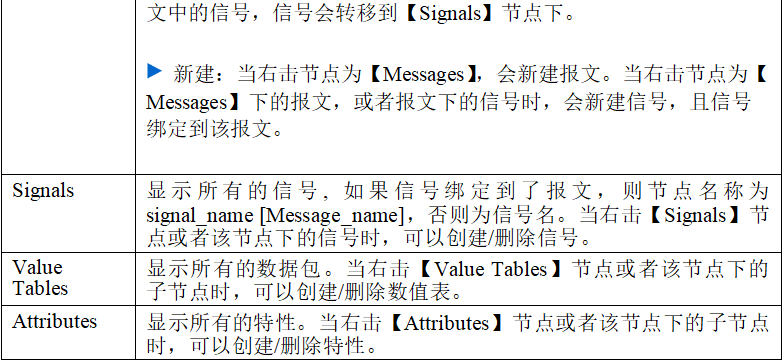

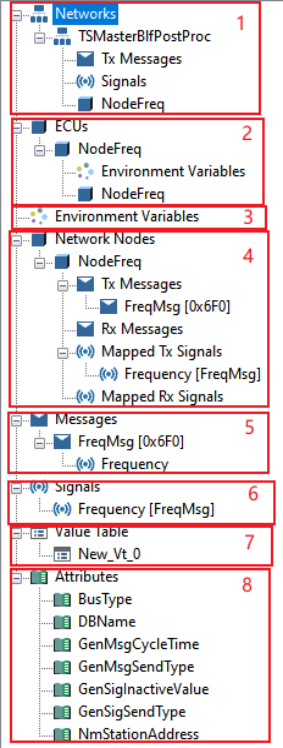

数据库节点包括以下8类：

图3:数据库总览区节点图

3.2.3 数据库节点拖拽功能

数据库总览区的部分节点支持拖拽功能，支持拖拽功能的节点如下。

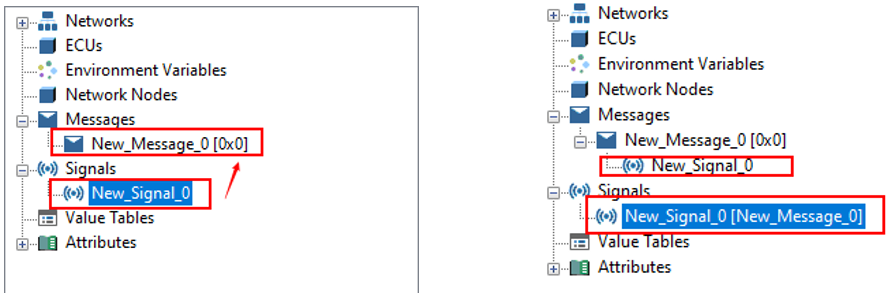

▲信号拖拽到报文，如下图所示，将信号New_Signal_0拖拽到New_Message_0时，会将信号New_Signal_0添加到New_Message_0下。

图4: 信号拖拽到报文（场景1）

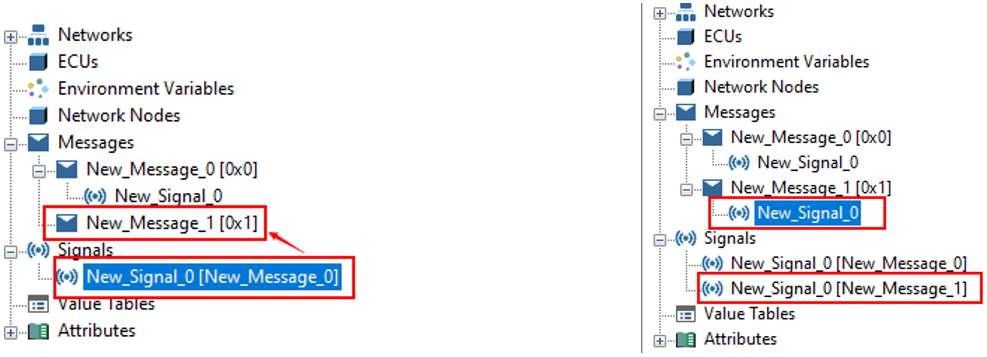

如果信号已经绑定了报文，这种情况下拖拽信号到新的报文上，则会复制一个同名的信号。

图5: 信号拖拽到报文（场景2）

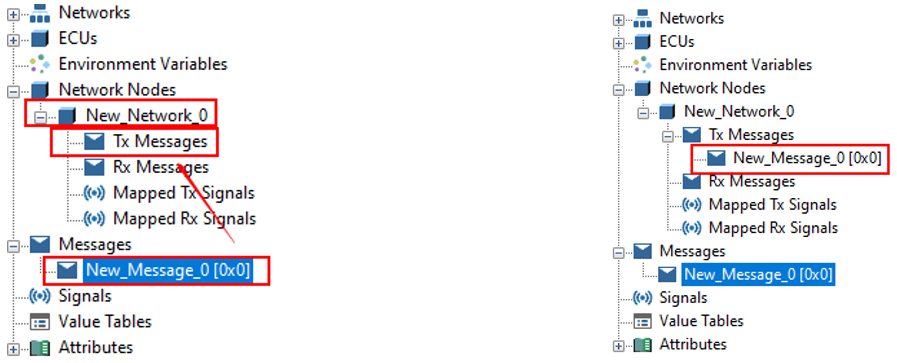

▲报文拖拽到节点，如下图所示，将信号New_Message_0拖拽到New_Network_0或者其下的【Tx Messages】时，会将信号New_Messages_0添加到【Tx Messages】下。

图6: 报文拖拽到节点

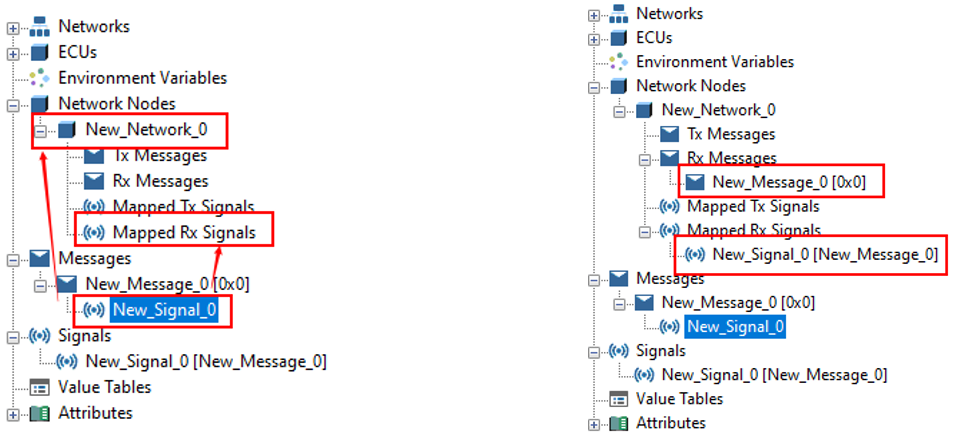

▲信号拖拽到节点，如下图所示，将信号New_Messages_0下的New_Signal_0信号拖拽到New_Network_0或者其下的【Mapped Rx Signals】时，会将信号New_Signal_0添加到【Mapped Rx Signals】下，New_Messages_0添加到【Rx Messages】下。

图7：信号拖拽到节点

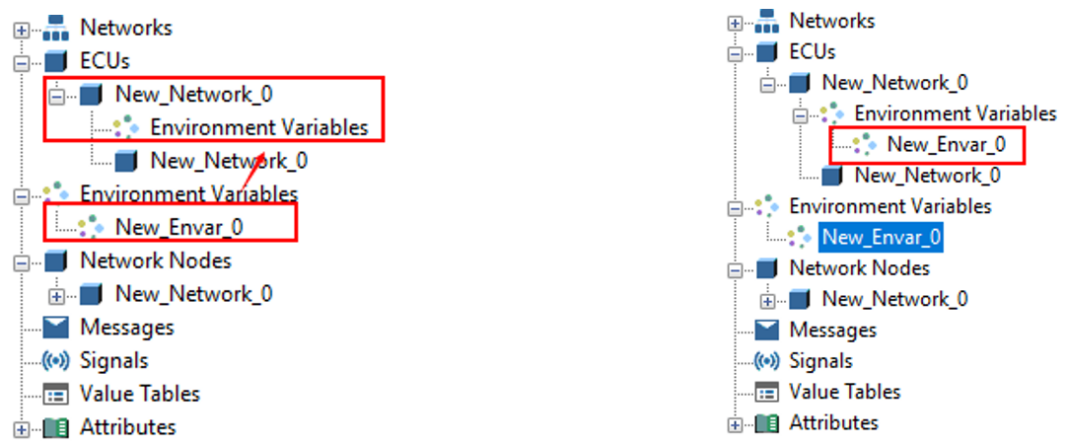

▲环境变量拖拽到ECU，如下图所示，将环境变量New_Envar_0拖拽到ECUs下的New_Network_0或其下的【Environment Variables】时，会将环境变量New_Envar_0添加到【Environment Variables】下。

图8：环境变量拖拽到ECU

3.3 属性配置区

属性配置区包括数据库文件信息展示区和属性配置区两个部分。

3.3.1 数据库文件信息展示区

未导入DBC数据库时，该区域会提示导入或创建DBC数据库的信息。当创建或导入DBC数据库后，该区域会显示DBC文件的路径。当DBC数据库发生修改时，则在DBC文件路径后面额外增加一个“*”。如果修改的内容被完全撤回时，或者文件被另存为时，“*”将消失。

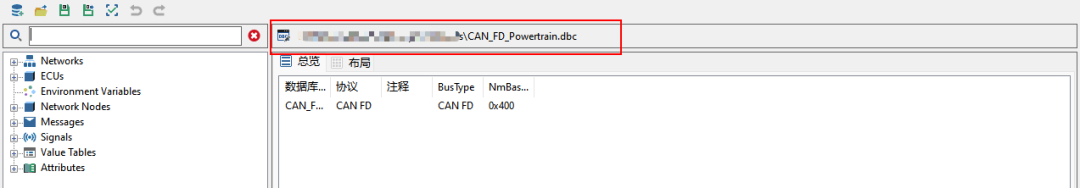

图9:导入DBC数据库后显示文件路径

3.3.2 数据库属性

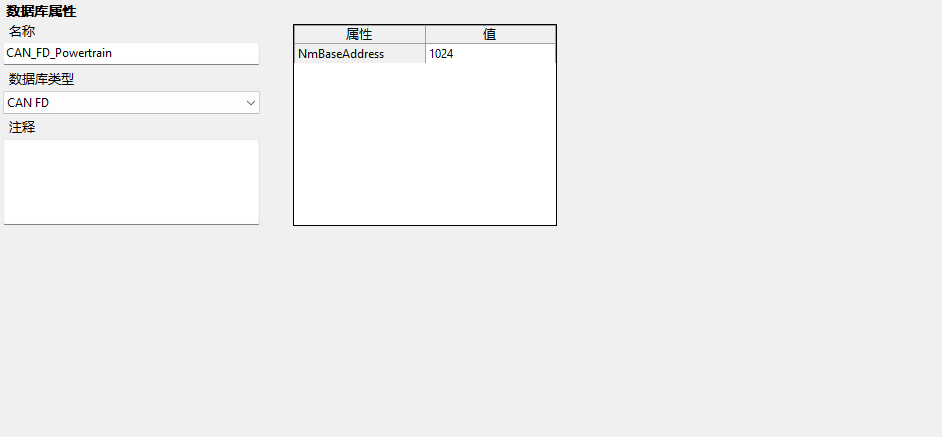

可以配置数据库的名称，选择数据库类型，和配置属性的值。

图10：数据库属性页

3.3.3 节点属性

可以配置节点的名称，地址和配置属性的值。

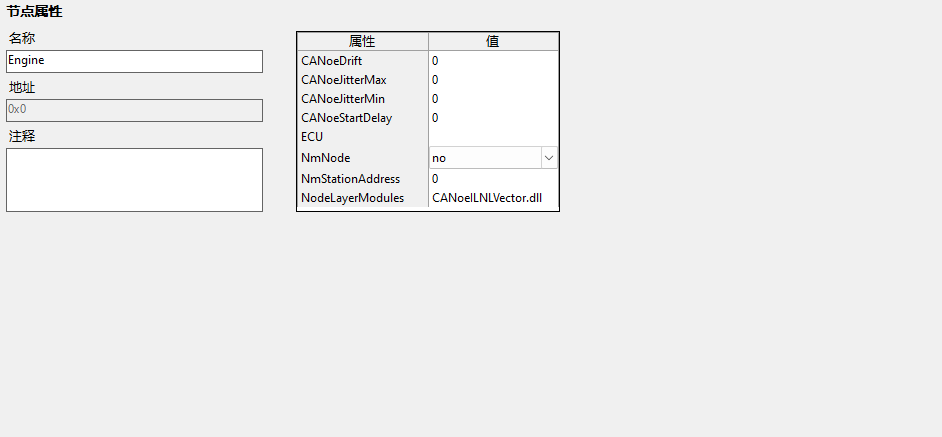

图11：节点属性页

3.3.4 报文属性

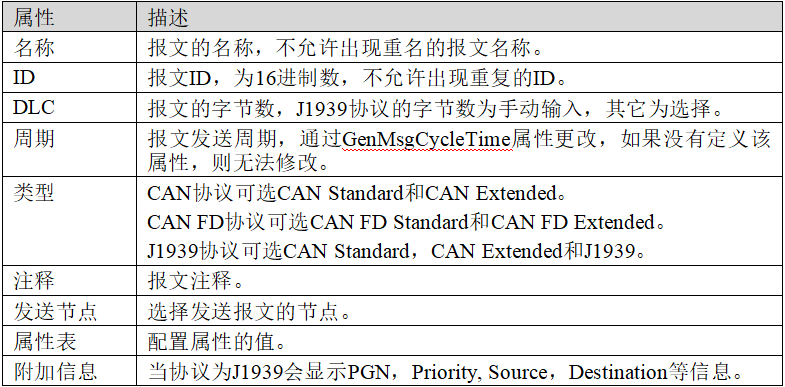

配置报文的属性，具体属性字段及其说明如下。

图12：报文属性页(非J1939)

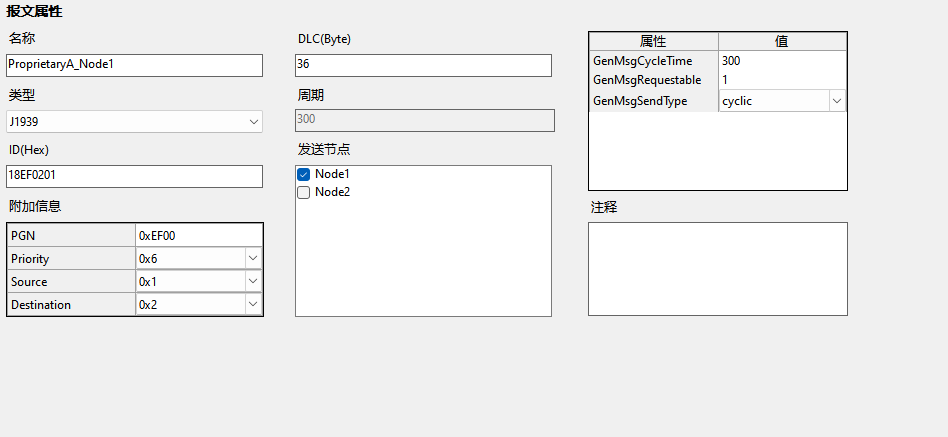

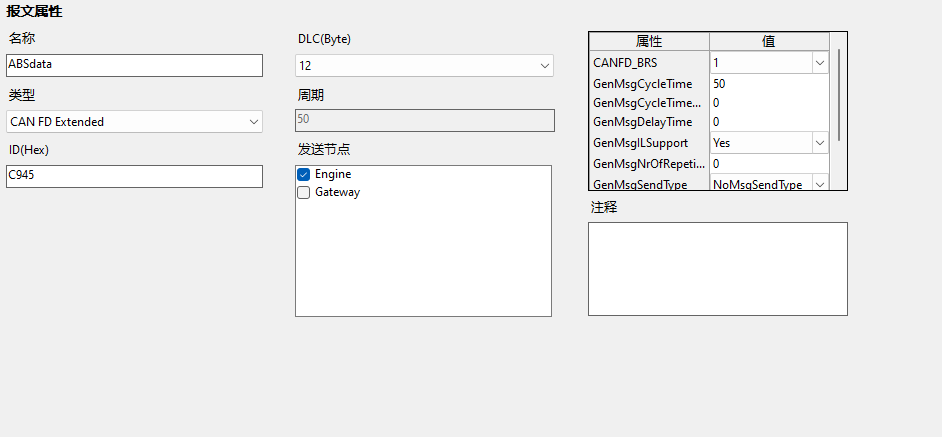

图13：报文属性页(J1939)

3.3.5 信号属性

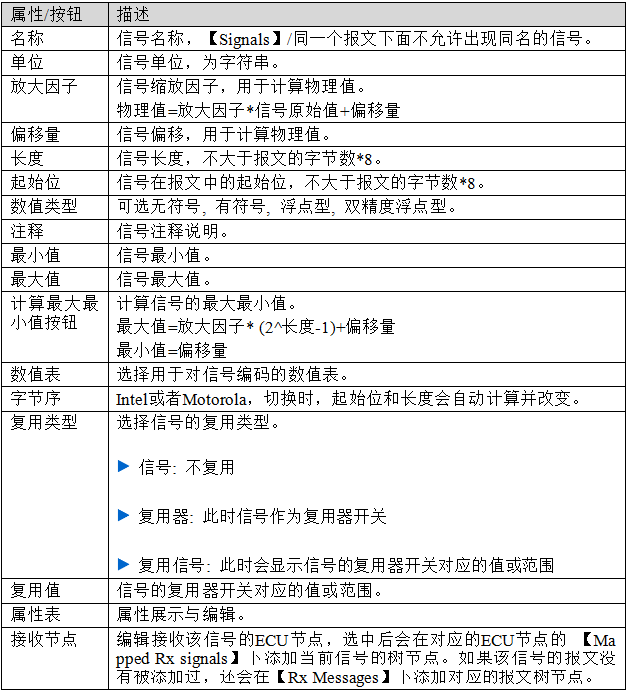

配置信号的属性，具体属性字段及其说明如下。

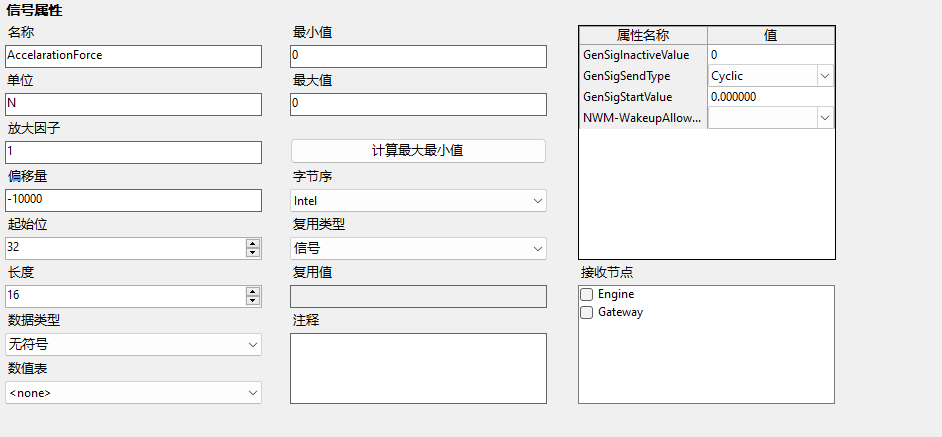

图14: 信号属性页(非信号复用)

图15:信号属性页(信号复用)

3.3.6 数值表属性

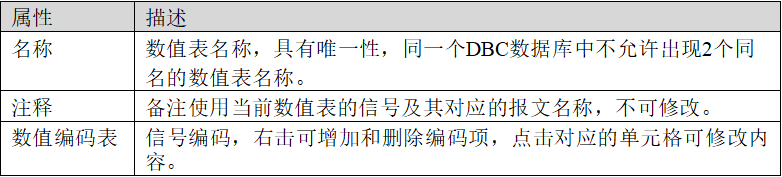

数值表用于对信号或者环境变量进行编码。数值表的属性及其说明如下。

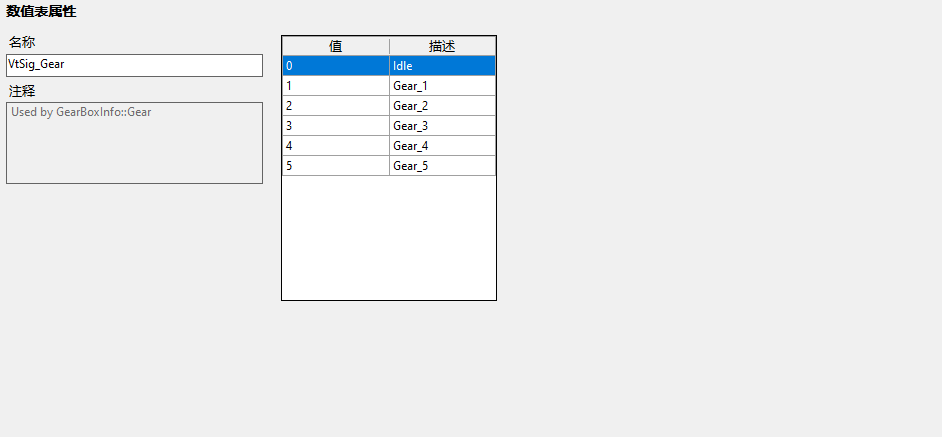

图16: 数值表属性页

3.3.7 特性属性

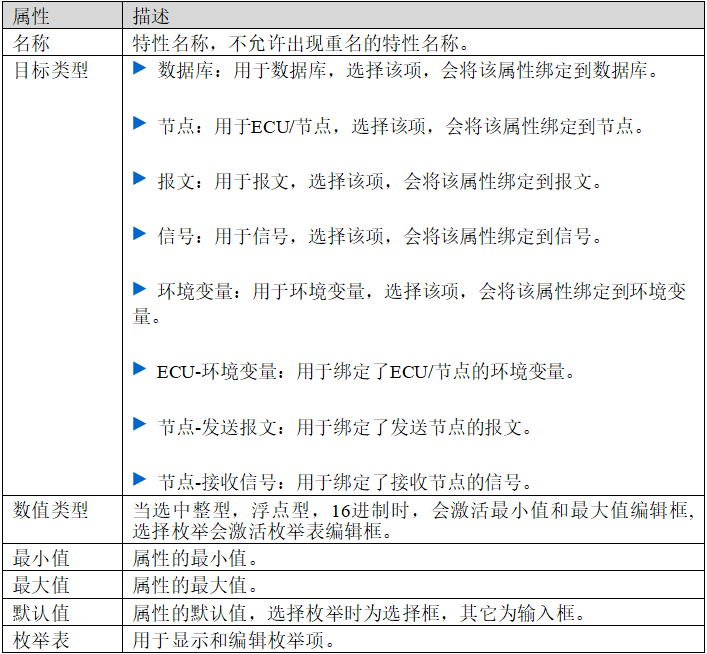

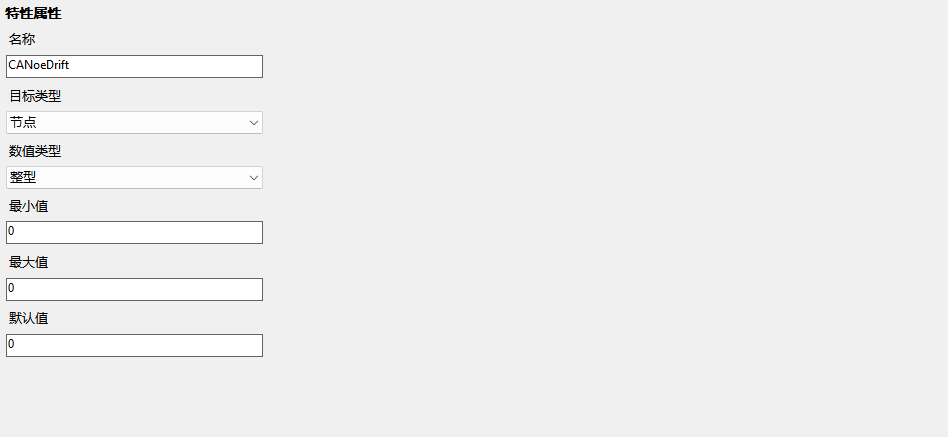

特性用于对信号，报文，节点，数据库以及环境变量等绑定额外的属性，其可编辑的属性字段和说明如下。

图17: 特性属性页(未激活最大最小值编辑框)

图18: 特性属性页(激活最大最小值编辑框)

图19: 特性属性页(激活枚举表)

3.3.8 环境变量属性

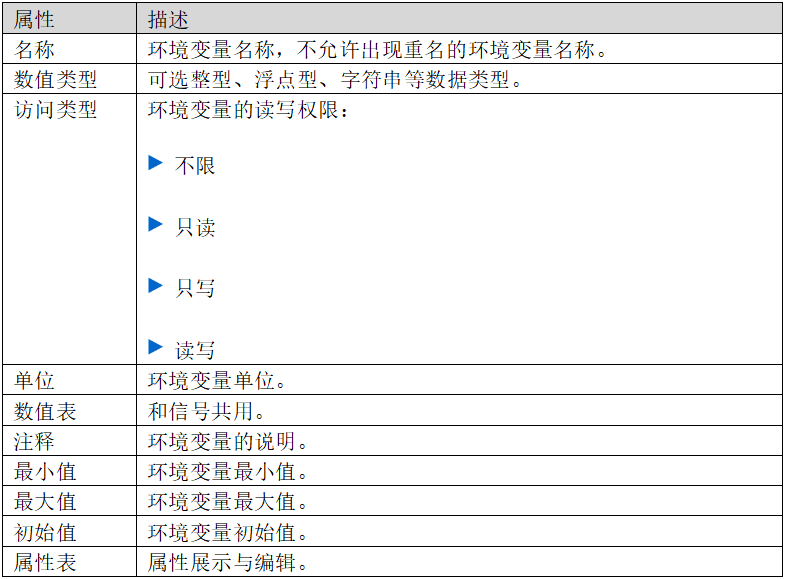

配置环境变量的属性，可配置属性字段和说明如下。

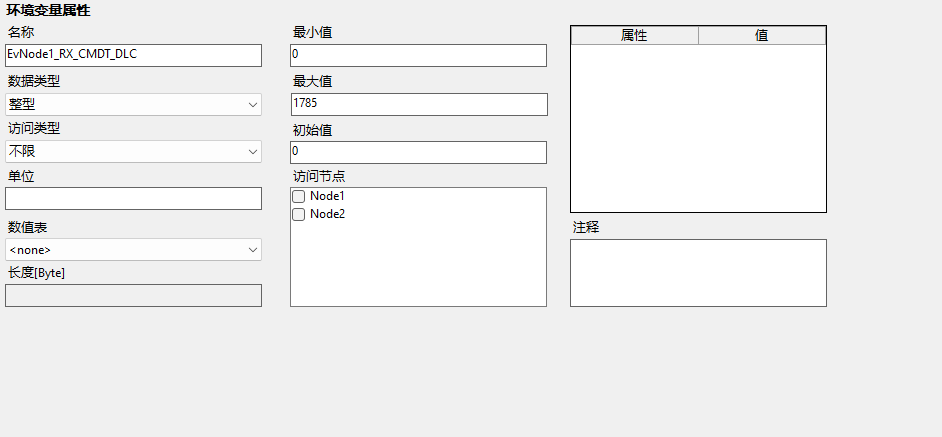

图20: 环境变量属性页

3.4节点总览和报文布局区

3.4.1 节点总览

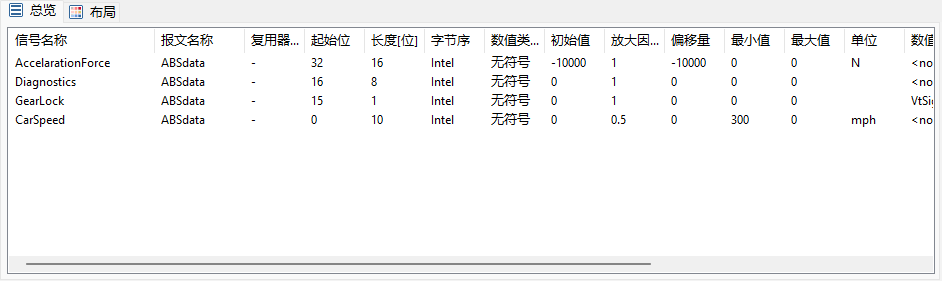

点击不同节点，会在总览区域显示当前节点下的预览内容。

图21：报文总览页面

3.4.2 报文布局

报文布局区可以展示报文中信号在报文中的位置排列和长度，当所选节点为报文时，布局才能被选择，此时布局按钮为激活状态，否则为未激活状态。

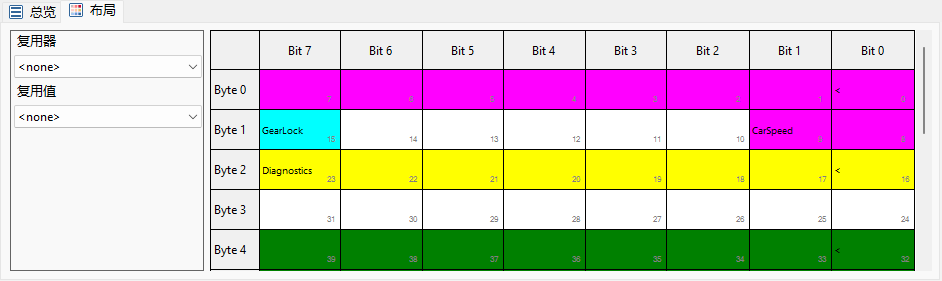

图22: 报文布局页面

▲复用器: 选择报文的复用器名称，为未使用/无复用器。

▲复用值: 选择复用器下的复用值，为未使用/无复用值。

通过选择不同的复用器和复用值，布局中会显示对应的信号排列。

3.5 日志区

显示当前操作的状态和数据库信息完整度的信息，包括以下3种类型。

▲常规信息：用于提示当前操作状态的信息。

▲警告信息：提示当前操作或者数据库有异常但又构成严重错误的信息。

▲错误信息：提示当前操作或数据库有严重错误的信息。

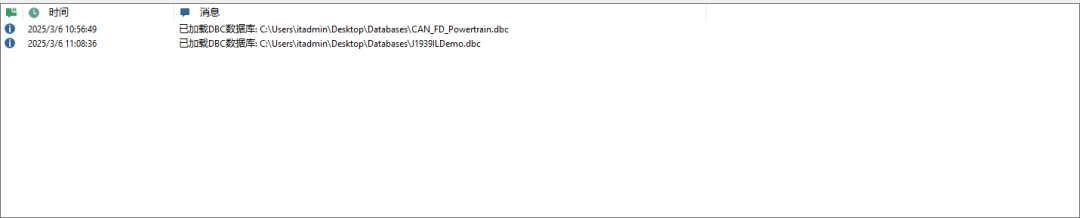

图23：日志区页面

对于一致性检查的日志信息，点对应的行时，会跳转到该行信息所对应的数据库节点。

4

使用示例

4.1创建DBC数据库

该部分示例演示创建CAN数据库，包括创建CAN节点、报文、信号以及环境变量，将信号绑定到报文，为报文添加发送节点，为环境变量添加访问节点等。

步骤1：创建CAN DBC数据库，点击菜单栏的【新建】按钮。

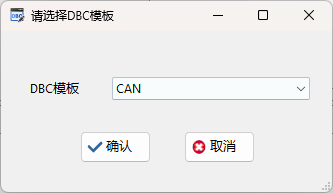

步骤2：选择数据库模板。在弹出的DBC模板选择框中，选择需要创建的DBC数据类型，支持CAN，CANFD，J1939，然后点击【确认】。

图24:DBC模板选择页面

步骤3：选择/输入DBC文件路径。在未保存DBC数据库之前不会创建新的DBC文件，或覆盖原来的DBC文件。

步骤4：右击【Network Nodes】，创建节点New_Network_0。

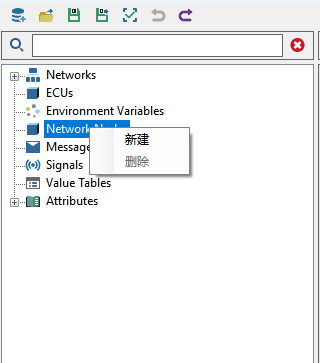

图25: 新建CAN网络节点

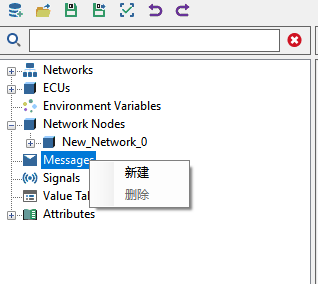

步骤5：右击【Messages】，创建报文New_Message_0。

图26:新建CAN报文

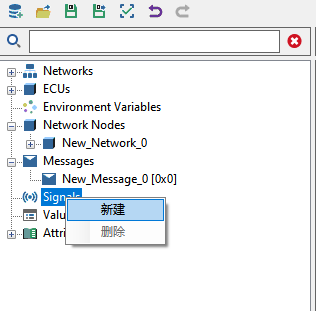

步骤6：右击【Signals】，创建New_Signal_0。

图27: 新建CAN信号

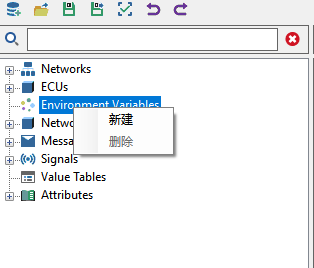

步骤7：右击【Environment Variables】，创建New_Envar_0

图28: 新建环境变量信号

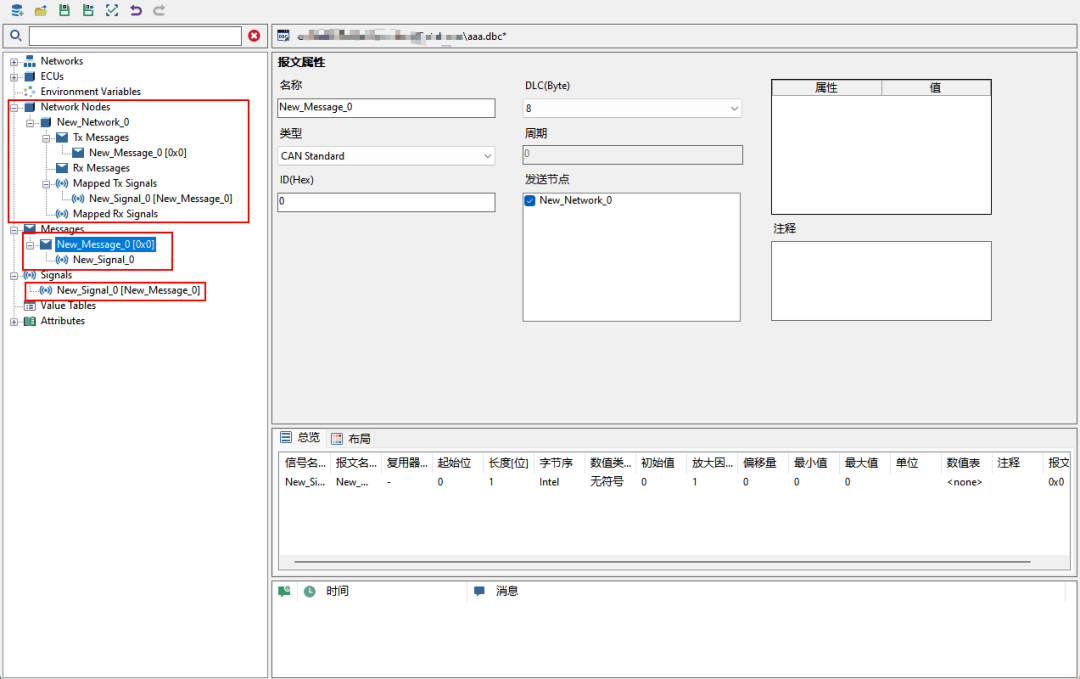

步骤8：在左边的树结构中，将New_Signal_0拖拽到New_Message_0，然后将New_Message_0拖拽到New_Network_0。通过将New_Envar_0拖拽到ECUs下的New_Network_0节点或New_Network_0的【Environment Variables】节点，为环境变量New_Envar_0添加访问节点。

图29: 将信号绑定到报文、为报文添加发送节点和为环境变量添加访问节点

步骤9：点击【保存】按钮。

4.2编辑DBC数据库

该部分示例演示导入CAN数据库并进行编辑，以及如何创建数值表和特性。

步骤1：导入DBC文件。点击菜单栏的【打开】按钮，导入4.1章节保存的DBC文件。

步骤2：修改CAN节点，报文、信号以及环境变量名称。

▲修改CAN节点名称。点击【ECUs】/【Network Nodes】下的New_Network_0，在右侧的属性编辑区中找到【名称】编辑框，输入ecu0并按下回车键。对于该界面其它的属性字段，也可以类似的方式修改。

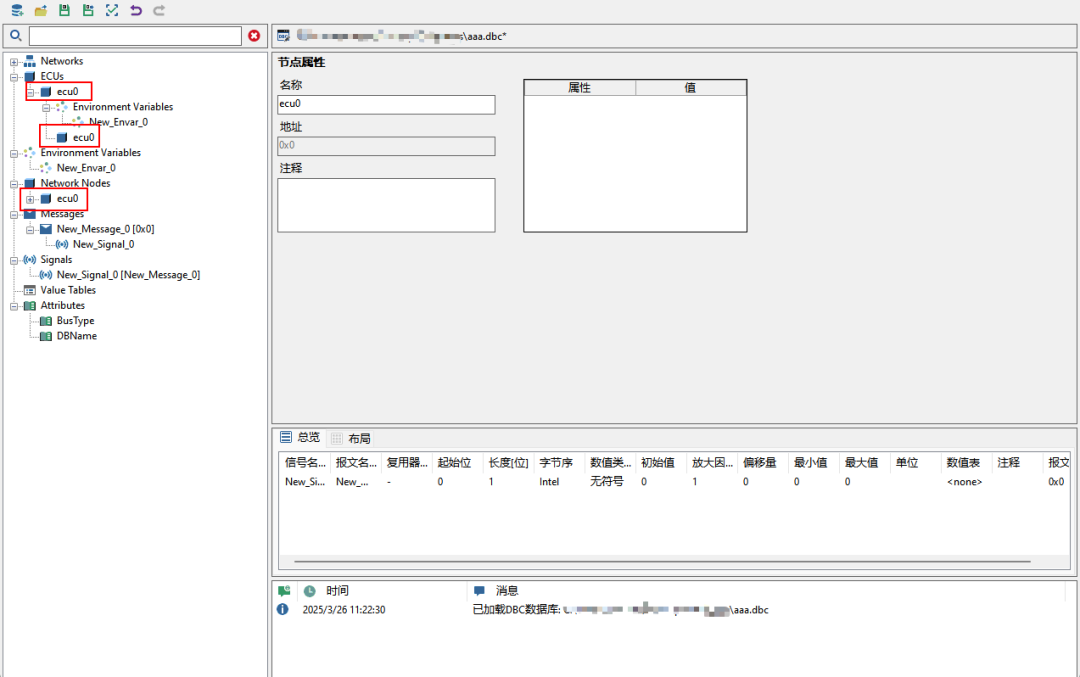

图30:修改CAN网络节点名称

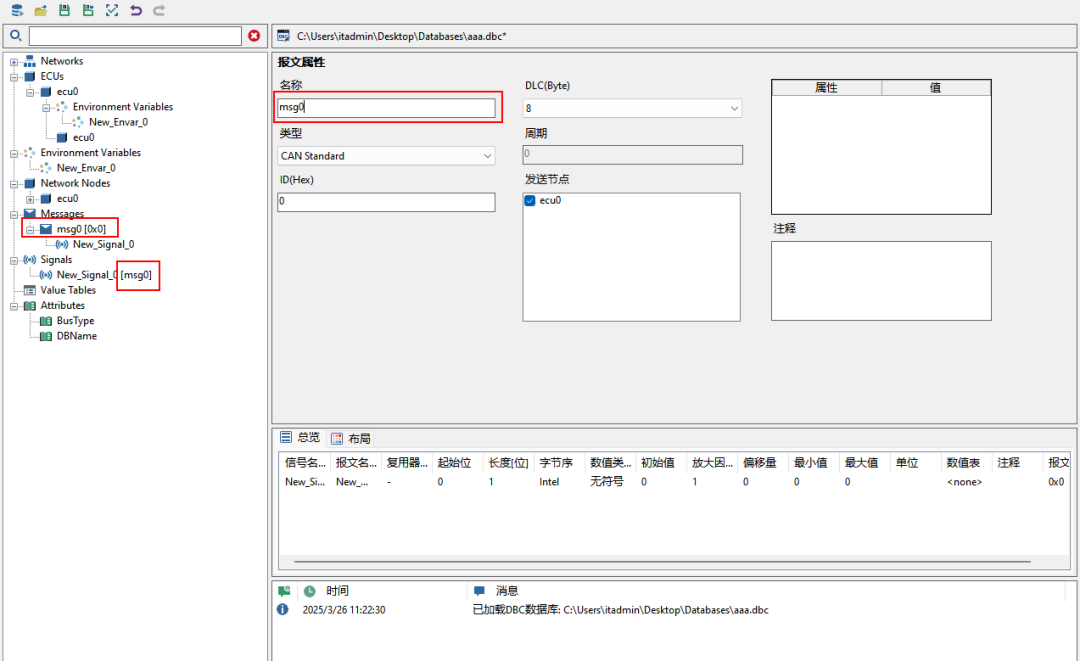

▲修改CAN报文名称。点击【Messages】下的报文节点，在属性编辑区找到【名称】输入框，输入msg0并回车。对于该界面其它的属性字段，也可以类似的方式修改。

图31：修改CAN报文名称

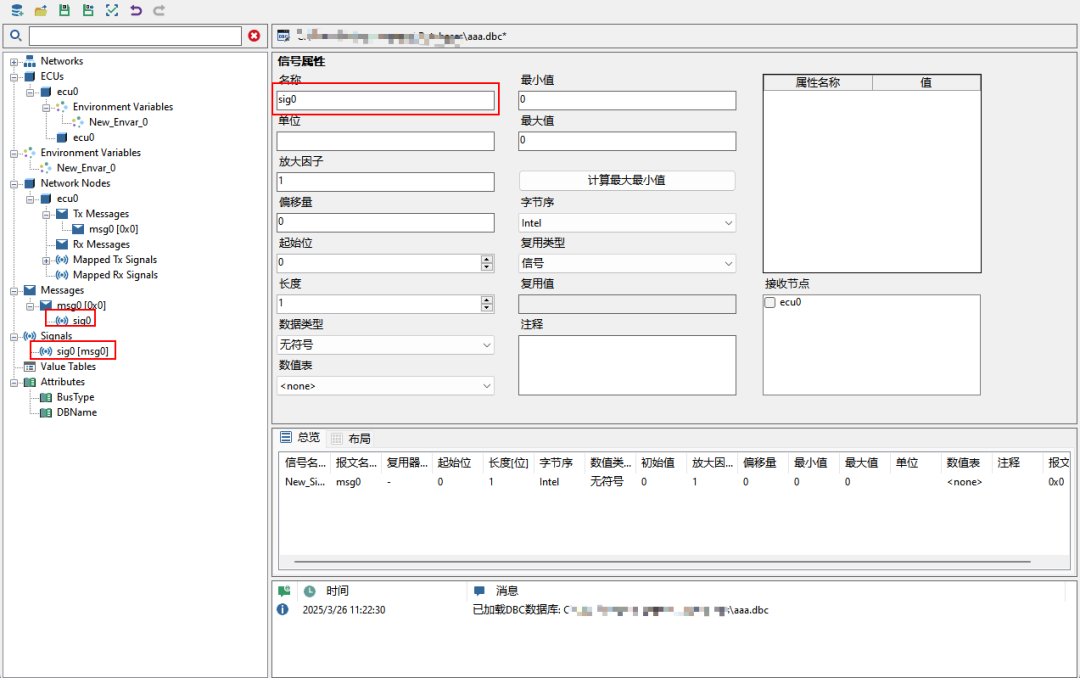

▲修改CAN信号名称。点击【Signals】下的信号节点/【Messages】下报文中的信号节点，在属性编辑区找到【名称】输入框，输入sig0并回车。对于该界面其它的属性字段，也可以类似的方式修改。

图32: 修改CAN信号名称

▲修改环境变量名称。点击【Environment Variables】下的环境变量节点，在属性编辑区找到【名称】输入框，输入env0并回车。对于该界面其它的属性字段，也可以类似的方式修改。

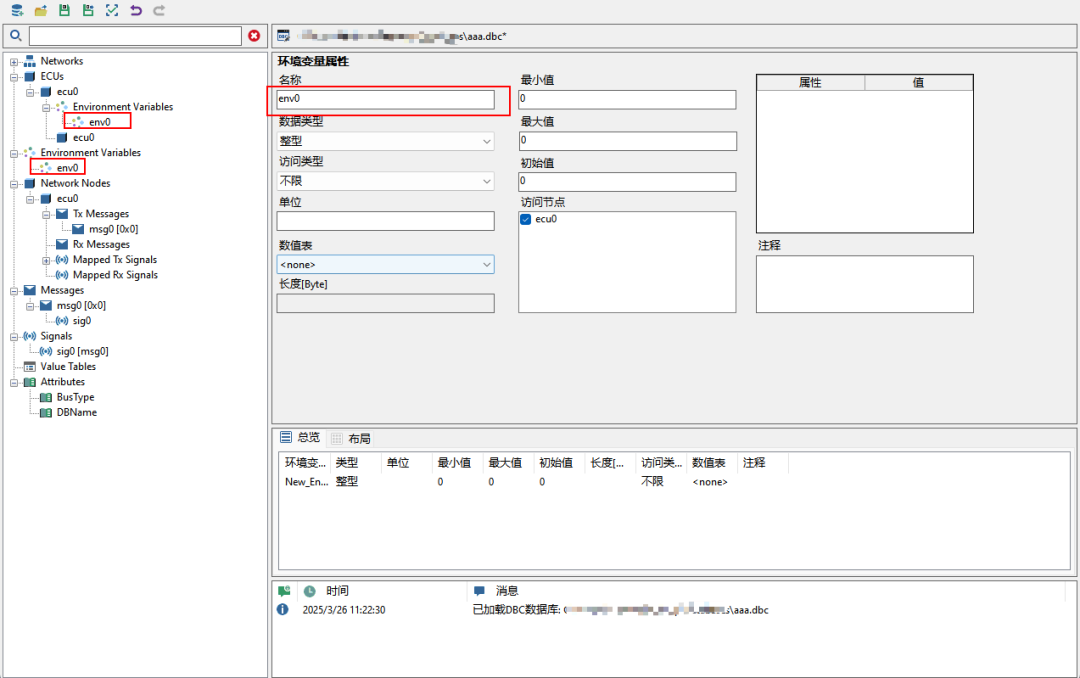

图33: 修改环境变量名称

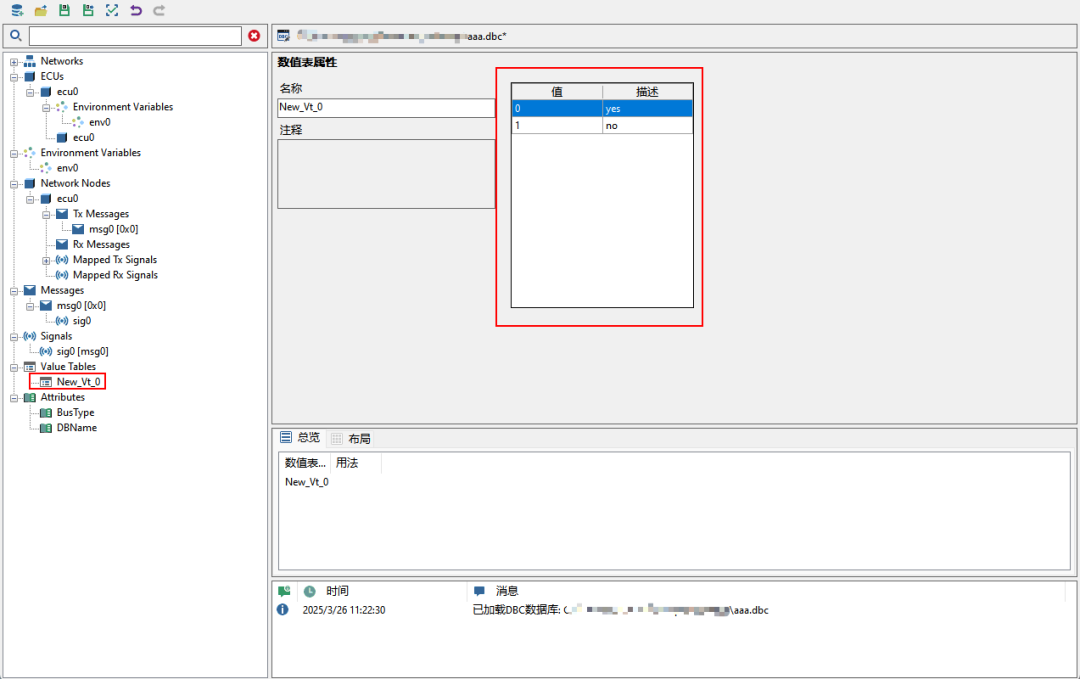

步骤3：创建数值表。右击【Value Table】点击【新建】，在属性编辑界面的值-描述表格中点击新建，创建2对值-描述字段。

图34: 创建数值表

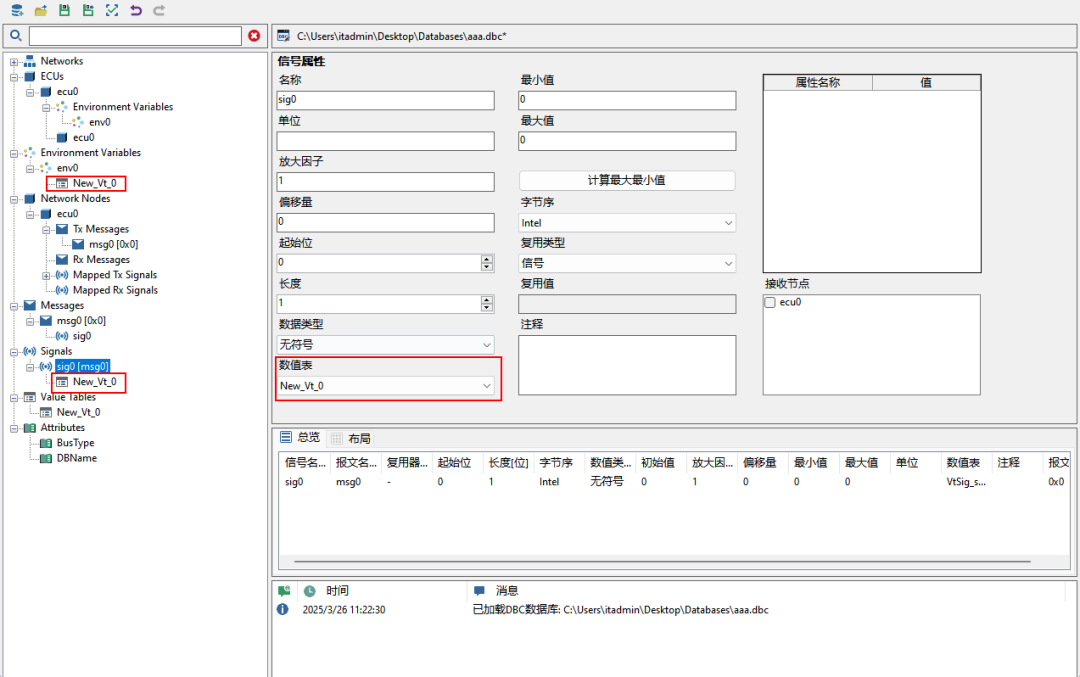

步骤4：为信号/环境变量添加数值表。点击信号或者环境变量节点，在属性编辑区找到【数值表】下拉框，选择New_Vt_0。

图35：为环境变量和信号添加数值表

步骤5：创建报文特性。右击【Attributes】点击【新建】，创建特性。在属性编辑区修改名称为msgAttr0，目标类型为报文，其它字段为默认。

图36:创建报文特性

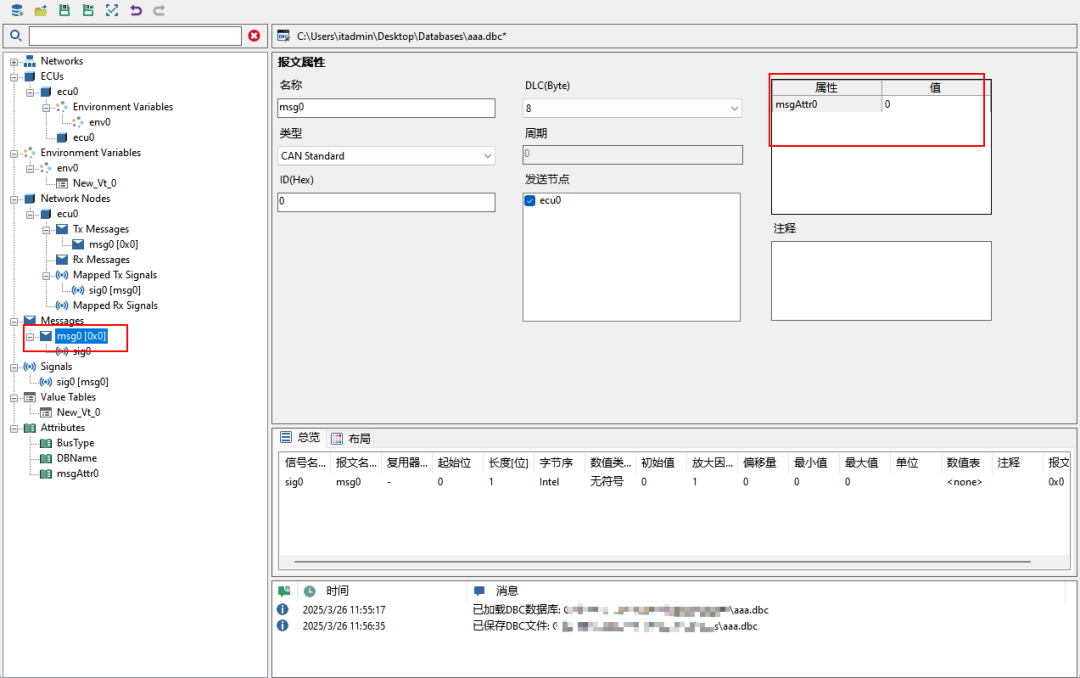

此时点击【Messages】下的msg0节点，在属性编辑区可以查看到msgAttr0的值，也可以在该区域对msgAttr0进行编辑。

图37:报文特性查看和编辑界面

其它目标如信号、环境变量、以及绑定节点的信号、报文、环境变量等可以通过选择【目标类型】的下拉框进行绑定。特性也支持不同的数值类型，通过【数值类型】下拉框进行选择。

步骤6：编辑完成后，保存该DBC数据库到DBC文件。
