疆鸿智能EtherCAT转CANopen破壁,伺服电机赋能汽车玻璃智造
疆鸿智能EtherCAT转CANopen破壁,伺服电机赋能汽车玻璃智造

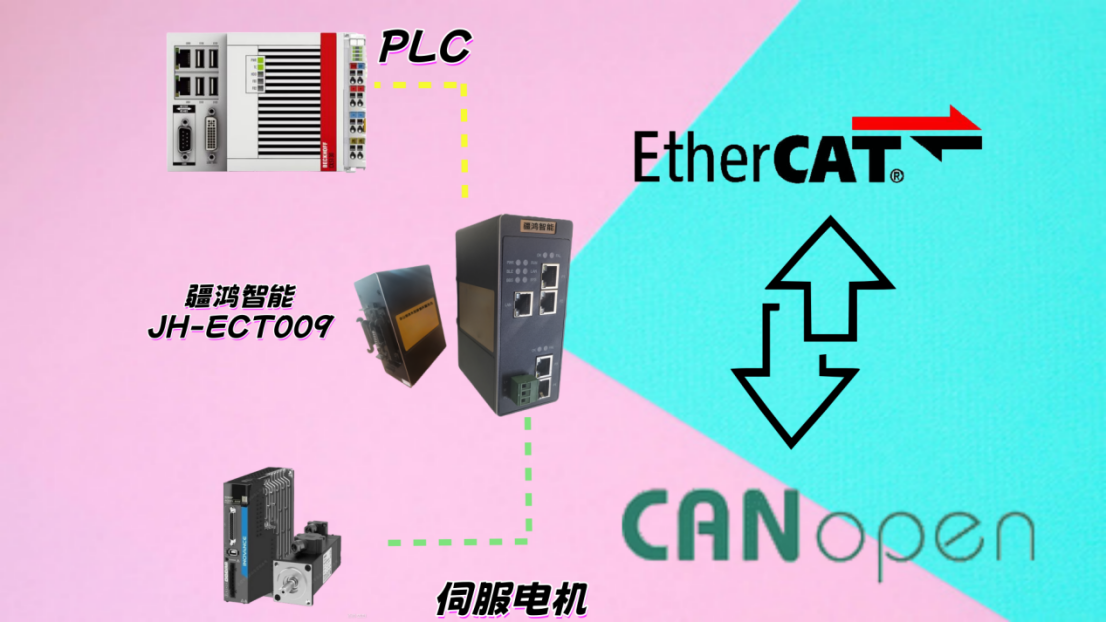

在汽车玻璃制造流水线的智能化改造中,某头部玻璃企业面临倍福PLC(EtherCAT协议)与汇川高端伺服电机(CANopen协议)的通讯兼容挑战。为打破协议壁垒,项目团队采用疆鸿智能JH-ECT009协议转换网关,创新性地将EtherCAT作为从站、汇川伺服作为主站,构建高效协同的分布式控制系统,推动产线效率与柔性化生产再升级。

项目痛点与解决方案: 汽车玻璃生产线需实现精准的玻璃搬运、切割与贴合,要求伺服系统毫秒级同步。但倍福PLC的EtherCAT与汇川伺服的CANopen协议无法直连,导致控制指令延迟、数据不同步。通过部署JH-ECT009网关,项目团队将PLC的EtherCAT信号实时转换为CANopen协议,并设定伺服为主站,PLC为从站,确保运动指令与I/O数据的双向高速传输。网关内置的分布式时钟同步技术,使多轴伺服同步误差控制在50μs以内,满足高精度加工需求。
网关核心价值与成效:
1.
实时性与稳定性:网关支持EtherCAT全双工通讯速率达100Mbps,CANopen波特率1Mbps,确保玻璃切割、搬运的毫秒级响应;
2.
柔性配置与诊断:支持CoE、SoE协议,可在线监控伺服状态(电流、温度等),故障时自动触发PLC报警,停机时间降低40%;
3.
成本与效率优化:无需更换现有设备,即插即用设计节省30%改造成本;产线节拍从8秒/片提升至6秒/片,良品率提高至99.5%。
1.1技术指标
JH-ECT009在EtherCAT一侧为EtherCAT从站,在CANopen一侧可以作为CANopen主站。
ESI文件由配置工具自动生成
支持最大的输入字节数为512字节,最大的输出字节为512字节
CANopen支持波特率:10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kbit/s, 1Mbit/s,其它波特率可以定制
最大连接数:126个从站
接收PDO数量:512
发送PDO数量:512
供电:24VDC(±5%),最大功率3.5W
工作环境温度:-25~55℃,湿度≤95%
外形尺寸:34mm(宽)×110mm(高)×70mm(厚)
安装方式:35mm导轨
防护等级:IP20
项目总结: 在设备异构化趋势下,协议转换网关是智能制造的关键基础设施。疆鸿JH-ECT009通过高性能硬件与深度协议优化,破解了汽车玻璃产线的“通讯孤岛”难题,不仅保障了工艺精度与效率,更为企业构建了可扩展的柔性化控制体系。该方案为汽车零部件、新能源装备等高精度制造领域提供了协议融合的参考范本,加速产线智能化转型落地。
